لماذا عززت أنابيب بوليميد هو الخيار المفضل للقسطرة الطبية
تُستخدم أنابيب البوليميد الطبية المقواة في القسطرة لأنها تجمع بين جدار رفيع للغاية وقوة شد عالية، ونقل عزم دوران دقيق، ومقاومة قوية للالتواء. ، والذي يسمح لمهندسي الأجهزة ببناء أعمدة القسطرة التي تتنقل في مسارات الأوعية الدموية الضيقة والمتعرجة دون التضحية بالقدرة على الدفع أو السلامة الهيكلية. يوفر راتينج البوليميد نفسه بالفعل ثباتًا رائعًا للأبعاد ومقاومة كيميائية، وعندما تتم إضافة طبقة تقوية معدنية مضفرة أو ملفوفة، تكتسب الأنابيب القوة الميكانيكية اللازمة لحركات الدفع والتدوير والانحناء التي تتطلبها الإجراءات التدخلية. هذا المزيج هو السبب في أن البوليميد المقوى أصبح طريقة بناء قياسية عبر توجيه القسطرة، والقسطرة الدقيقة، وأغماد التوصيل، وأجهزة الوصول المستخدمة في إجراءات القلب والأوعية الدموية، والأوعية الدموية العصبية، والأوعية الدموية الطرفية.
تتناول الأقسام أدناه علوم المواد، وهياكل التعزيز، واختلافات الأداء مقارنة بالأنابيب غير المقواة، ومجالات التطبيق الشائعة، واعتبارات التصنيع التي تشكل عمود قسطرة بوليميد مقوى نهائيًا.

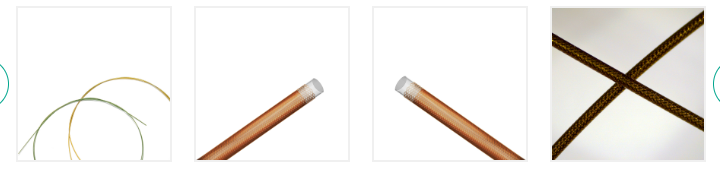

ما هي أنابيب البوليميد الطبية المقواة؟
أنابيب البوليميد المقواة للقسطرة عبارة عن هيكل أنبوبي مركب مبني من طبقة بوليميد أساسية، وطبقة تقوية معدنية مثل الفولاذ المقاوم للصدأ أو سلك النيكل والتيتانيوم، وغالبًا ما تكون سترة بوليمر ثانوية. تشكل طبقة البوليميد، التي يتم تطبيقها عادةً أولاً من خلال عملية صب المذيبات أو البثق، جدارًا داخليًا رقيقًا للغاية ومستقرًا الأبعاد. تقوم عملية التضفير أو اللف بعد ذلك بلف السلك الناعم حول الطبقة الأساسية، وبعد ذلك يقوم طلاء بوليمر خارجي بتثبيت التعزيز في مكانه وإنشاء سطح خارجي ناعم ومستمر.
هذا النهج متعدد الطبقات هو سبب وصف البناء بشكل متكرر بأنه أنابيب قسطرة بوليميد مضفرة أو أنابيب بوليميد مقواة بالملف، اعتمادًا على النمط المستخدم لطبقة السلك. عادةً ما تفضل الإنشاءات المضفرة نقل عزم الدوران ومقاومة ضغط الانفجار، بينما تفضل الإنشاءات الملتفة المرونة ومقاومة الالتواء على طول التشريح المنحني.
طبقات البناء الأساسية
- بطانة بوليميد داخلية: يوفر سطحًا أملسًا منخفض الاحتكاك وجدارًا أساسيًا رفيعًا ومستقرًا الأبعاد
- طبقة التعزيز: سلك ناعم مضفر أو ملفوف يضيف التحكم في عزم الدوران وقوة الانفجار ومقاومة العقد
- سترة البوليمر الخارجية: يثبت التعزيز في موضعه ويخلق شكلاً خارجيًا سلسًا للتتبع عبر الأوعية الدموية
خصائص المواد الرئيسية التي تجعل البوليميد مناسبًا للقسطرة
يتم اختيار البوليميد كطبقة أساسية لأنابيب القسطرة المقواة بسبب توازنها بين قوة الجدار الرقيق والثبات الحراري والمقاومة الكيميائية. بالمقارنة مع العديد من البوليمرات الهندسية الأخرى المستخدمة في الأنابيب الطبية المبثوقة، يسمح البوليميد لجدار أرق بحمل حمل ميكانيكي مماثل، والذي يدعم بشكل مباشر الأقطار الخارجية الأصغر للقسطرة دون التخلي عن حجم التجويف.
نظرًا لأن البوليميد غير المقوى جامد نسبيًا ويمكن أن يكون عرضة للالتواء تحت أنصاف أقطار الانحناء الحاد، يضيف مهندسو القسطرة تقوية مضفرة أو ملفوفة للتعويض عن تصنيف المرونة المعتدل مع الحفاظ على القوة ومزايا الجدار الرقيق للبوليمر الأساسي. وهذا هو أحد الأسباب الرئيسية أنابيب البوليميد الطبية المقواة تم تحديده بدلاً من استخدام البوليميد وحده في معظم تصميمات عمود القسطرة.
كيف يعمل التضفير واللف على تحسين أداء عمود القسطرة
تتم إضافة التعزيز إلى أنابيب بوليميد لحل ثلاث مشاكل عملية يواجهها المهندسون عند تصميم أعمدة القسطرة: الحفاظ على نفاذية التجويف أثناء الانحناء، ونقل عزم الدوران من الطرف القريب إلى الطرف البعيد، ومقاومة الضغط الداخلي الناتج أثناء حقن التباين أو تضخم البالون. تعمل الطبقة المضفرة، المصنوعة عادةً من الفولاذ المقاوم للصدأ الناعم أو سلك النيكل والتيتانيوم المنسوجة بنمط متقاطع، على توزيع الضغط بالتساوي حول محيط الأنبوب وتكون فعالة بشكل خاص لنقل عزم الدوران من واحد إلى واحد في توجيه القسطرة وأنظمة التوصيل.
وعلى النقيض من ذلك، تقوم الطبقة الملتفة بلف سلك مفرد أو مزدوج بنمط حلزوني على طول طول الأنبوب. يتم تفضيل تقوية الملف بشكل عام في أقسام القسطرة التي تحتاج إلى الثني من خلال منحنيات تشريحية ضيقة، مثل شرائح القسطرة الدقيقة البعيدة، لأن الخطوة المفتوحة للملف تقاوم الالتواء بينما تسمح للعمود بالانحناء بسلاسة.
مقارنة أنماط التعزيز
لا تعتمد العديد من أعمدة القسطرة الجاهزة على نوع تقوية واحد على طول الطول بالكامل. بدلاً من ذلك، قد يستخدم الجزء القريب جديلة أكثر إحكامًا لقابلية الدفع وعزم الدوران، بينما ينتقل الجزء البعيد إلى ملف مفتوح من أجل المرونة، وهي تقنية يشار إليها باسم الصلابة المتغيرة أو تصميم المنطقة الانتقالية. هذا النهج الهجين شائع في أنابيب بوليميد معززة للقسطرة الدقيقة حيث يجب أن يتنقل الطرف البعيد في أوعية صغيرة متعرجة بينما لا يزال العمود القريب بحاجة إلى نقل قوة الدفع.
مقارنة الأداء: أنابيب بوليميد مقواة وغير مقواة
تصبح القيمة العملية لإضافة طبقة تقوية أكثر وضوحًا عند مقارنة أنابيب بوليميد معززة وغير معززة عبر عوامل الأداء الأكثر أهمية في تطبيقات القسطرة. تعمل أنابيب البوليميد غير المقواة بشكل جيد في التطبيقات المستقيمة ذات عزم الدوران المنخفض مثل بعض أدوات الإدخال أو الأغلفة الواقية، ولكنها محدودة في السيناريوهات التي تتطلب الثني المتكرر، أو نقل عزم الدوران، أو مقاومة ضغط الانفجار العالي.
ملخص المقارنة
| عامل الأداء | غير معززة Polyimide | عززت Polyimide |
|---|---|---|
| عزم الدوران Transmission | محدودة | قوية، بالقرب من واحد لواحد |
| مقاومة العقدة | معتدل | تحسن على طول المنحنيات |
| ضغط الانفجار Tolerance | أقل | عاليةer |
| تطبيق نموذجي | أغلفة بسيطة، وبطانات | مهاوي القسطرة، وأنظمة التسليم |
حيث يتم استخدام أنابيب البوليميد الطبية المقواة
تظهر أنابيب البوليميد المقواة عبر مجموعة واسعة من فئات الأجهزة ذات التدخل الجراحي البسيط لأن نفس الفوائد الأساسية، والجدار الرقيق، والقوة العالية، والمرونة التي يمكن التنبؤ بها، تنطبق على العديد من الاحتياجات السريرية المختلفة. يسرد الجدول التالي فئات الأجهزة الشائعة التي يوجد بها عادةً بناء الأنابيب هذا.
| فئة الجهاز | لماذا Reinforced Polyimide Is Used |
|---|---|
| القسطرة التوجيهية | عزم الدوران control and thin wall for larger inner lumen |
| القسطرة الدقيقة | فليكسibility with kink resistance in small vessels |
| أغلفة التسليم | قوة الانفجار أثناء نشر الجهاز |
| الوصول إلى القسطرة | القدرة على الدفع المستمر على طول المسارات المتعرجة |
| مهاوي القسطرة القابلة للتوجيه | سلوك الانحناء المتوقع للتحكم في الطرف |
نظرًا لأن المتطلبات السريرية تختلف حسب الإجراء، فإن العديد من فرق الأجهزة تعمل مع مورد أنابيب PI الطبية المقواة يمكنها ضبط كثافة الجديلة، ودرجة ميل الملف، وسمك الجدار، ومواد الغلاف لتتناسب مع تصميم قسطرة معين بدلاً من استخدام مواصفات ثابتة واحدة عبر كل خط إنتاج.
اعتبارات التصميم لأنابيب البوليميد المقواة المخصصة
يعتمد اختيار التكوين الصحيح لأنابيب البوليميد المقوى على عدة متغيرات تصميمية متفاعلة. عادةً ما يقوم المهندسون بتقييم العوامل التالية معًا وليس بشكل منفصل، نظرًا لأن تغيير متغير واحد، مثل كثافة الجديلة، سيؤثر على متغيرات أخرى، مثل سمك الجدار أو المرونة.
- نمط الأسلاك: مضفر للقطاعات ذات عزم الدوران الثقيل، وملفوف للقطاعات البعيدة المرنة
- مادة الأسلاك: الفولاذ المقاوم للصدأ من أجل الصلابة، والنيكل والتيتانيوم من أجل استعادة مرنة
- اختر العد أو الملعب: تزيد الأنماط الأكثر كثافة من استجابة عزم الدوران وقوة الانفجار
- سمك الجدار: تعمل الجدران الرقيقة على زيادة حجم التجويف ولكنها تتطلب توازنًا دقيقًا في التعزيز
- مادة الغلاف الخارجي: يؤثر على التشحيم وقوة الرابطة وصلابة العمود بشكل عام
- المناطق الانتقالية: تقلل تغييرات الصلابة التدريجية من خطر الالتواء عند نقاط الوصلات
نظرًا لأن أعمدة القسطرة غالبًا ما تحتاج إلى سلوك ميكانيكي مختلف على طولها، أ أنابيب بوليميد معززة مخصصة البناء هو ممارسة شائعة وليس مواصفات موحدة واحدة. يتم تحقيق ذلك عادةً عن طريق تغيير معلمات الضفيرة أو الملف قسمًا تلو الآخر أثناء الإنتاج، ثم ربط الأجزاء في عمود مستمر.
نظرة عامة على عملية التصنيع
يتبع إنتاج أنابيب البوليميد المقواة بشكل عام تسلسلًا يبدأ ببطانة بوليميد أساسية وينتهي بأنبوب مركب مغلف جاهز لتجميع القسطرة. في حين تختلف معلمات العملية المحددة بين الشركات المصنعة، فإن سير العمل العام يتضمن المراحل التالية.
أوصاف المرحلة
- تشكيل الخطوط الملاحية المنتظمة: يتم تشكيل أنبوب قاعدة البوليميد ومعالجته بأقطار داخلية وخارجية دقيقة
- التضفير أو اللف: يتم تطبيق سلك ناعم فوق البطانة بالنمط والدرجة المحددة
- جاكيتات: يتم تطبيق طبقة بوليمر خارجية لتغليف التعزيز وتنعيم السطح الخارجي
- أعمال الترابط والانتقال: يتم ربط أجزاء متعددة لإنشاء صلابة متغيرة على طول العمود
- التفتيش: تؤكد فحوصات الأبعاد والبصرية والميكانيكية أن الأنابيب تلبي مواصفات التصميم
حول LINSTANT: شريك تصنيع لأنابيب البوليميد المقواة
نينغبو لينستانت مواد البوليمر المحدودة. تأسست في عام 2014 وركزت منذ ذلك الحين على معالجة البثق والطلاء وتكنولوجيا ما بعد المعالجة لأنابيب البوليمر الطبية. تضع الشركة نفسها كجسر بين موردي المواد والشركات المصنعة للأجهزة، بهدف تقديم ابتكارات متسقة وفعالة للعملاء الذين يعملون في برامج القسطرة والأجهزة ذات الحد الأدنى من التدخل الجراحي. ك مورد أنابيب البوليميد المقوى ، تدعم LINSTANT الأنابيب المفردة والمتعددة الطبقات المبثوقة، والأنابيب المفردة ومتعددة التجويف، والأنابيب البالونية المفردة والمزدوجة والثلاثية، والملف والأغلفة المعززة المضفرة، وأنابيب المواد الهندسية المتخصصة بما في ذلك PEEK والبوليميد.
تدير LINSTANT ورشة تنقية تمتد على مساحة 20,000 متر مربع تقريبًا وتتبع الممارسات المتوافقة مع GMP، مدعومة بـ 15 خط بثق مستورد بأحجام لولبية مختلفة وقدرة بثق مشترك مفردة ومزدوجة وثلاثية الطبقات، وثمانية خطوط بثق PEEK، وخطي قولبة بالحقن، وما يقرب من 100 مجموعة من معدات النسيج والزنبرك والطلاء، وأربعين مجموعة من معدات اللحام والتشكيل.
لقطة الشركة
| متري | الشكل |
|---|---|
| إخراج أنابيب البثق | 20.000.000 سنويا |
| مضفر Tube and Sheath Output | 2,000,000 سنويا |
| منطقة الغرفة النظيفة | 30.000 متر مربع، فئة ISO-7 وISO-8 |
| معدات الاختبار والتجريب | 1500 sets |
| شركاء الأجهزة | 600 |
تصف شركة LINSTANT مهمتها بأنها تمهيد الطريق بالمواد والابتكار لتحقيق تأثير فوري، مع رؤية لتمكين الأجهزة الطبية العالمية ذات التدخل الجراحي البسيط من خلال الخبرة الصينية. تركز القيم الأساسية للشركة على الابتكار المستقل، والسعي لتحقيق التميز، وإعطاء الأولوية للمسؤولية، والنجاح التعاوني، ووضعها كشريك عمل للفرق التي تقوم بتقييم أنابيب البوليميد الطبية المقواة supplier لتطوير رمح القسطرة.
الأسئلة المتداولة
س1. ما هي أنابيب البوليميد الطبية المقواة؟
وهو عبارة عن أنبوب قسطرة مركب مصنوع من بطانة بوليميد رفيعة مدمجة مع طبقة تقوية معدنية مضفرة أو ملفوفة وسترة بوليمر خارجية، تستخدم لإعطاء أعمدة القسطرة القوة والتحكم في عزم الدوران والمرونة.
س2. ما هي استخدامات أنابيب البوليميد المقواة؟
يتم استخدامه بشكل أساسي لبناء أعمدة القسطرة، وأغلفة التوصيل، وأجهزة الوصول حيث تكون الجدران الرقيقة، ونقل عزم الدوران، ومقاومة الربط كلها مطلوبة في نفس الوقت.
س3. لماذا يستخدم البوليميد في الأنابيب الطبية؟
يوفر البوليميد توازنًا قويًا بين قوة الشد والثبات الحراري والمقاومة الكيميائية في جدار رقيق جدًا، مما يسمح للمهندسين بالحفاظ على أقطار القسطرة الخارجية صغيرة مع الحفاظ على حجم التجويف.
س 4. ما هي فوائد أنابيب البوليميد المقوى؟
تشمل الفوائد الرئيسية تحسين نقل عزم الدوران، وتحمل أعلى لضغط الانفجار، ومقاومة أفضل للالتواء على طول المنحنيات، والقدرة على الحفاظ على شكل جدار رقيق مقارنة بالأنابيب غير المعززة.
س5. ما هي الأجهزة الطبية التي تستخدم أنابيب بوليميد معززة؟
تعتبر القسطرة التوجيهية، والقسطرة الدقيقة، وأغماد التوصيل، وقسطرة الوصول، وأعمدة القسطرة القابلة للتوجيه من فئات الأجهزة الشائعة التي تعتمد على بناء الأنابيب هذا.
س6. لماذا يتم استخدام أنابيب البوليميد المقوى في القسطرة؟
تتطلب القسطرة عمودًا يمكن دفعه، وعزمه، وثنيه من خلال مسارات الأوعية الدموية الضيقة، وتمنح طبقة التعزيز قاعدة البوليميد الرقيقة القوة الميكانيكية اللازمة لهذه الحركات.
س7. ما هي أنابيب قسطرة البوليميد المقواة؟
ويشير على وجه التحديد إلى أنابيب البوليميد المصممة بطبقة تقوية مضفرة أو ملفوفة للاستخدام كهيكل عمود القسطرة أو داخله.
س8. كيف تعمل الأنابيب المقواة على تحسين أداء القسطرة؟
يعمل التعزيز على توزيع الضغط الميكانيكي على طول الأنبوب، مما يؤدي إلى تحسين استجابة عزم الدوران، ومقاومة الالتواء أثناء التنقل، وزيادة المقاومة للضغط الداخلي أثناء إجراءات مثل حقن التباين.
س9. ما هو عمود القسطرة المقوى؟
عمود القسطرة المقوى هو الجسم الرئيسي للقسطرة التي تم بناؤها باستخدام أنابيب معززة، وغالبًا ما تجمع بين أنماط جديلة أو ملف مختلفة على طولها لتحقيق التوازن بين قابلية الدفع والمرونة البعيدة.
س10. ما هي أفضل مادة لأعمدة القسطرة؟
لا توجد مادة أفضل لكل عمود قسطرة، نظرًا لأن الاختيار يعتمد على الإجراء، ولكن يتم اختيار البوليميد المقوى على نطاق واسع عندما يجب موازنة قوة الجدار الرقيق والتحكم في عزم الدوران والمرونة معًا.
