الإجابة السريعة: ماذا أنابيب بوليميد الطبية يستخدم ل
أنابيب البوليميد الطبية عبارة عن جدار رقيق، وأنابيب بلاستيكية عالية الأداء مقذوفة أو مصبوبة من راتنج البوليميد، تستخدم بشكل أساسي كبطانة، أو غمد، أو طبقة هيكلية داخل القسطرة، والقسطرة الدقيقة، والأسلاك التوجيهية، وغيرها من أجهزة التوصيل طفيفة التوغل. تم اختياره لأنه يمكن تشكيل البوليميد إلى جدران دقيقة ورقيقة جدًا، في بعض التصميمات تحتها 0.001 بوصة ، في حين لا يزال يحتفظ بقوة شد كبيرة، وثبات في درجات الحرارة العالية، ومقاومة المذيبات، فإن مزيجًا لا يمكن أن يتطابق مع أنابيب النايلون العادي أو أنابيب بتف القياسية بشكل عام بنفس سمك الجدار. تشمل الاستخدامات الشائعة بطانات القسطرة، وأعمدة القسطرة الدقيقة، وطلاءات سلك التوجيه، وبطانات غمد الإدخال، وأجهزة الوصول إلى الأوعية الدموية العصبية والقلب والأوعية الدموية، ومكونات توصيل الدواء، وقنوات أدوات التنظير الداخلي.
تغطي الأقسام أدناه خصائص المواد، والبنية الداخلية، والتحجيم، وكيفية مقارنة البوليميد مع بتف ونظرة خاطفة، واعتبارات التصنيع، ومجموعة من الأسئلة المتداولة التي تم جمعها من هندسة الأجهزة الحقيقية ومحادثات المصادر حول أنابيب البوليميد الطبية.
ما هي أنابيب البوليميد الطبية في الواقع؟
البوليميد عبارة عن بوليمر عطري مصنوع من روابط الإيميد المتكررة، وهو هيكل كيميائي يمنح المادة ثباتًا حراريًا وميكانيكيًا غير عادي بالنسبة للبلاستيك. في شكل الأنابيب، تتم معالجة راتينج البوليميد عادةً من خلال البثق أو طريقة الصب المستمر على شياق، وهو جزء من السبب وراء قدرة أنابيب البوليميد الطبية على تحقيق سمك جدار أرق بكثير مما يمكن أن يحمله قذف معظم المواد البلاستيكية الهندسية الأخرى بشكل موثوق. غالبًا ما يحمل الأنبوب النهائي اللون الكهرماني المميز إلى اللون البني الذهبي المرتبط بمواد غشاء البوليميد، وهي سمة بصرية تجعل من السهل أيضًا التعرف عليها أثناء التجميع.
نظرًا لأن أنابيب البوليميد الطبية ذات الجدار الرقيق تحافظ على المظهر الخارجي للجهاز صغيرًا بينما لا تزال تساهم في الدعم الميكانيكي الحقيقي، يتم اختيارها بشكل متكرر كبطانة أساسية داخل أعمدة القسطرة متعددة الطبقات، حيث يقلل كل جزء من المليمتر من سمك الجدار الإضافي من المساحة المتاحة للتجويف العامل. وهذا هو السبب الرئيسي وراء أن أنابيب بوليميد للقسطرة الدقيقة وغيرها من أدوات الأوعية الدموية العصبية ذات المساحة المحدودة أصبحت اختيارًا قياسيًا للمواد بين مهندسي الأجهزة الذين يعملون على منصات وصول ذات قطر صغير.
يتم أيضًا تقدير أنابيب البوليميد نظرًا لسطح الاحتكاك المنخفض نسبيًا وتحمل القطر الداخلي المتسق، وكلاهما مهم عند استخدام الأنبوب كبطانة قسطرة بوليميد والتي سيتم بناء عمود خارجي أكثر صلابة أو جديلة تقوية حولها.
داخل الأنبوب: بناء طبقة نموذجية
نادرًا ما يتم استخدام أنابيب البوليميد الطبية بمفردها في الجهاز النهائي. وهي أكثر شيوعًا الطبقة الأساسية أو البطانة داخل هيكل القسطرة أو الغمد متعدد الطبقات. يُظهر الرسم التخطيطي المقطوع أدناه ترتيبًا شائعًا، على الرغم من أن المجموعة الدقيقة للطبقات تختلف حسب تصميم الجهاز.
- طلاء خارجي - طبقة خارجية اختيارية مشحمة أو مرمزة بالألوان يتم تطبيقها فوق الأنبوب الأساسي للتعامل والتعرف.
- تعزيز جديلة أو لفائف - جديلة معدنية أو بوليمر اختيارية يتم وضعها بين الطبقات لإضافة مقاومة للالتواء ونقل عزم الدوران.
- جدار بوليميد (أنبوب القاعدة) - طبقة البوليميد الأولية المبثوقة أو المصبوبة التي تحمل معظم الأداء الميكانيكي والحراري للأنبوب.
- التجويف (التجويف الداخلي) - القناة المفتوحة التي تمر عبر الأنبوب، والتي تتناسب مع حجم وظيفة الجهاز المستهدف مثل مسار سلك التوجيه أو قناة توصيل الدواء.
- طول الأنبوب الكامل - الأنابيب النهائية المستمرة التي يتم إنتاجها قبل قطعها إلى أطوال عمل محددة للجهاز.
الخصائص الرئيسية التي تهم تصميم الجهاز
الاستقرار الحراري
يحتفظ البوليميد بخصائصه الميكانيكية عبر نطاق درجة حرارة أوسع من معظم الأنابيب البلاستيكية المستخدمة في الأجهزة الطبية، وهو أمر مهم أثناء خطوات ربط التدفق، ودورات التعقيم، وأي عملية يتعرض فيها الأنبوب للحرارة أثناء ربط المكونات الأخرى به.
القوة الميكانيكية بالنسبة لسمك الجدار
السمة المميزة لأنابيب البوليميد الطبية هي مقدار قوة الشد التي تحتفظ بها حتى عند سمك الجدار الرقيق للغاية. وهذا ما يسمح للمهندسين بتصميم جهاز صغير بقطر خارجي لا يزال يقاوم التمزق أو التصفيح أثناء التنقل عبر التشريح المتعرج.
المقاومة الكيميائية والمذيبات
يتحمل البوليميد بشكل جيد العديد من المذيبات وعوامل التنظيف الشائعة المستخدمة أثناء تصنيع الأجهزة، مما يقلل من خطر تحلل البطانة أثناء خطوات الربط أو الطلاء أو إعادة التدفق في تصميم القسطرة متعدد الطبقات.
العزل الكهربائي والكهربائي
يعد البوليميد عازلًا كهربائيًا قويًا، وهي خاصية تنتقل من استخدامه على نطاق واسع في تطبيقات عزل الدوائر والأسلاك المرنة خارج نطاق الطب، وهي خاصية تصبح ذات صلة بالأجهزة التي تدمج عناصر الاستشعار أو الاجتثاث بالقرب من الأنابيب.
خصائص السطح لتجميع الجهاز
إن السطح الداخلي الناعم نسبيًا ومنخفض الاحتكاك والتسامح الضيق للقطر الداخلي يجعل أنابيب البوليميد عملية كبطانة قسطرة بوليميد تنزلق من خلالها الأسلاك التوجيهية أو الأدوات الأخرى بشكل متكرر أثناء الإجراء.
التحجيم النموذجي حسب تطبيق الجهاز
يلخص الجدول أدناه نطاقات القطر الداخلي العامة التي يتم مشاهدتها عبر فئات الأجهزة الشائعة التي تستخدم أنابيب بوليميد طبية للقسطرة وأنظمة التوصيل ذات الصلة. يتم تحديد الحجم الدقيق دائمًا من خلال تصميم الجهاز المحدد والتشريح المستهدف.
| فئة الجهاز | القطر الداخلي النموذجي | دور الطبقة النموذجية |
|---|---|---|
| القسطرة العصبية الوعائية الدقيقة | حوالي 0.4 ملم | بطانة أساسية تحت الجديلة |
| القسطرة التشخيصية | حوالي 0.9 ملم | بطانة داخلية |
| بطانة سلك التوجيه | حوالي 0.3 ملم | طلاء أو غطاء لفائف |
| مقدمة غمد بطانة | حوالي 1.2 ملم | بطانة داخلية under braid |
| قناة العمل بالمنظار | حوالي 2.8 ملم | بطانة قناة العمل |
| قسطرة توصيل الأدوية | حوالي 0.6 ملم | بطانة التجويف التسليم |
خيارات سمك الجدار المشترك والتسامح
عادةً ما يتم إنتاج أنابيب البوليميد الطبية ذات الجدران الرقيقة عبر مجموعة من سماكات الجدار القياسية، مما يمنح مهندسي الأجهزة نقطة انطلاق قبل طلب أي حجم مخصص. نظرًا لأنه يمكن الحفاظ على تفاوتات قذف البوليميد بشكل محكم بالنسبة لسمك الجدار الإجمالي، فحتى أنحف الخيارات القياسية تظل عملية لتطبيقات البطانة الحاملة بدلاً من الأغطية التجميلية البحتة.
بوليميد مقابل بتف ونظرة خاطفة للأنابيب الطبية
تُستخدم أنابيب PTFE على نطاق واسع عندما تكون الأولوية للاحتكاك المنخفض للغاية والخمول الكيميائي الواسع، ولكن بشكل عام لا يمكن بثقها إلى نفس جدران التحمل الرفيعة والضيقة التي تحققها أنابيب البوليميد الطبية، كما أنها تميل إلى أن تكون أكثر عرضة للزحف تحت الحمل. توفر أنابيب نظرة خاطفة صلابة ميكانيكية قوية وغالبًا ما يتم اختيارها لمقاطع العمود الأكثر صلابة، ولكن قدرة سمك جدارها بأقطار صغيرة جدًا تكون عادةً أقل ملاءمة من مادة البوليميد، وهي مادة أصعب في المعالجة إلى بطانات رفيعة جدًا.
من الناحية العملية، تستخدم العديد من تصميمات القسطرة متعددة الطبقات البوليميد كبطانة داخلية لقوة جدارها الرقيق ودقة أبعادها، وPTFE كطلاء داخلي مشحم حيث يكون أداء الانزلاق هو الأولوية، ونظرة خاطفة أو مواد بلاستيكية هندسية مماثلة في أقسام العمود القريبة الأكثر صلابة حيث تكون المتانة الميكانيكية الكبيرة أكثر أهمية من رقة الجدار.
| الملكية | بوليميد | PTFE | PEEK |
|---|---|---|---|
| قدرة الجدار الرقيق | عالية جدا | معتدل | أقل |
| مداهنة السطح | معتدل | عالية جدا | معتدل |
| المتانة الميكانيكية السائبة | جيد على الجدران الرقيقة | أقل, prone to creep | عالية |
الاحتفاظ بالممتلكات عند درجة حرارة مرتفعة
إن إعادة التدفق، وخطوات الانكماش الحراري، وعمليات التعقيم كلها تعرض مكونات القسطرة لدرجة حرارة مرتفعة أثناء التصنيع أو التحضير. يقارن الرسم البياني أدناه كيفية الاحتفاظ بالخصائص النسبية للبوليميد، وPTFE، وPEEK أثناء المعالجة أو الاستخدام لارتفاع درجات الحرارة، استنادًا إلى أنماط سلوك المواد العامة التي يشار إليها عادةً في موارد هندسة البوليمر بدلاً من اختبار معملي محدد.
حيث يتم استخدام أنابيب بوليميد الطبية بشكل شائع
تعد أنابيب بوليميد للقسطرة الدقيقة واحدة من أكثر التطبيقات وضوحًا، ولكن المادة تظهر عبر مجموعة أوسع من فئات الأجهزة بمجرد أخذ جدارها الرقيق ومزايا ثبات الأبعاد في الاعتبار.
- أجهزة الوصول إلى الأوعية الدموية العصبية، بما في ذلك القسطرة الدقيقة المستخدمة لتنقل الأوعية الدماغية الصغيرة والمتعرجة.
- القسطرة القلبية الوعائية، حيث تدعم بطانة قسطرة بوليميد عمودًا خارجيًا مضفرًا أو ملفوفًا.
- طبقات وبطانات سلك التوجيه التي تحتاج إلى تغطية خارجية رفيعة ومستقرة الأبعاد.
- الأغماد المُقدمة وأنظمة التسليم لإجراءات القلب الهيكلية والأوعية الدموية الطرفية.
- قنوات الأجهزة بالمنظار وبطانات القنوات العاملة.
- تجويف قسطرة توصيل الأدوية والسوائل عندما تكون المقاومة الكيميائية للعامل الذي يتم توصيله أمرًا مهمًا.
- الفيزيولوجيا الكهربية وأعمدة القسطرة التشخيصية التي تجمع بين بطانة البوليميد ومكونات الاستشعار أو الاجتثاث.
اعتبارات التصنيع لمهندسي الأجهزة
البثق مقابل البثق المشترك متعدد الطبقات
تعمل أنابيب البوليميد الطبية ذات الطبقة الواحدة بشكل جيد كبطانة مستقلة، ولكن العديد من التصميمات تتطلب إنشاءات متعددة الطبقات أو متعددة التجويف مدمجة في عملية واحدة مستمرة، مما يقلل من عدد خطوات التجميع والمفاصل في الجهاز النهائي.
جديلة والتكامل لفائف
عند الحاجة إلى نقل عزم الدوران أو مقاومة الالتواء، تتم إضافة طبقة جديلة أو ملف فوق أنبوب قاعدة البوليميد قبل تطبيق الغلاف الخارجي، وهي عملية تحتاج إلى تحكم محكم في اتساق أبعاد البطانة الأساسية لتجنب تغطية التعزيز غير المتساوية.
ترميز الألوان وتحديد الهوية
نظرًا لإمكانية وجود وحدات لومن أو طبقات متعددة في جهاز واحد، غالبًا ما يتم استخدام الطلاءات الخارجية المرمزة بالألوان أو الطبقات المصبوغة أثناء التصنيع لمساعدة المشغلين وفنيي التجميع على التمييز بين الأنابيب ذات الحجم المماثل.
طلبات التحجيم والتسامح المخصصة
تغطي خيارات سمك الجدار والقطر القياسية منصات الأجهزة الأكثر شيوعًا، ولكن العمل مع مورد أنابيب بوليميد من الدرجة الطبية الذي يمكنه استيعاب طلبات الحجم المخصص يعد مفيدًا للأجهزة ذات متطلبات التجويف أو الملف الشخصي غير العادية.
الأخطاء الشائعة التي يجب تجنبها عند تحديد أنابيب البوليميد
- تحديد سمك الجدار دون التأكد من كيفية تفاعله مع الضفيرة المخططة أو طبقة تقوية الملف.
- يطل على اختلاف مداهنة السطح مقارنة بـ PTFE عندما يكون أداء انزلاق سلك التوجيه أولوية.
- بافتراض أن سمك الجدار الواحد يعمل على طول الجهاز بالكامل بدلاً من النظر في المناطق المستدقة أو الانتقالية.
- اختيار مورد دون التأكد من قدرة تحمل القطر الداخلي لتطبيقات التجويف الضيقة.
- تخطي المحادثات المبكرة مع الشركة المصنعة لأنابيب البوليميد الطبية حول كيفية ارتباط الأنبوب بالطبقات المجاورة أثناء التجميع.
حول مواد البوليمر نينغبو لينستانت
منذ تأسيسها في عام 2014، تخصصت شركة Ningbo Linstant Polymer Materials Co., Ltd. في معالجة البثق، والطلاء، والمعالجة اللاحقة لأنابيب البوليمر الطبية. يركز تركيز الشركة مع الشركات المصنعة للأجهزة الطبية على الدقة والإنتاج المتسق والقدرة المتنوعة على تطوير العمليات.
تدير شركة Linstant بيئة ورشة عمل خاضعة للرقابة تمتد على مساحة 20,000 متر مربع تقريبًا، ومجهزة بـ 15 خط بثق مستورد يغطي أحجام لولبية مختلفة مع قدرة بثق مشترك مفردة ومزدوجة وثلاثية الطبقات، وثمانية خطوط بثق PEEK، وخطي قولبة بالحقن، وما يقرب من 100 مجموعة من معدات النسيج والزنبرك والطلاء، وأربعين مجموعة من معدات اللحام والتشكيل.

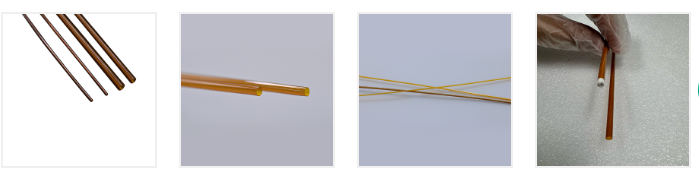

تشتمل تغطية المنتج على أنابيب مقذوف أحادية ومتعددة الطبقات، وأنابيب فردية ومتعددة التجويف، وأنابيب بالونية فردية ومزدوجة وثلاثية الطبقات، وأغلفة معززة ملفوفة ومضفرة، ومواد هندسية خاصة PEEK وأنابيب PI، ومجموعة من حلول معالجة الأسطح. باعتبارها شركة مصنعة لأنابيب البوليميد الطبي وموردًا لأنابيب البوليميد الطبية، تتبع Linstant فلسفة مفادها أن المواد هي الأساس والحرفية هي المفتاح، حيث تقوم ببناء منصات متصلة عبر البلاستيك الفلوري والبوليميدات وعمليات التضفير وأعمال معالجة الأسطح.
تعمل المجموعة من خلال الشركات التابعة التي تدير مجالاتها المتخصصة مع الحفاظ على التنسيق الوثيق، وتعمل المجموعة على تعميق ابتكار المنتجات وجودة الخدمة كمورد أنابيب بوليميد من الدرجة الطبية للشركاء عبر صناعة التكنولوجيا الطبية.
الأسئلة المتداولة
س1. ما هي أنابيب بوليميد الطبية؟
أنابيب بلاستيكية رقيقة الجدار مقذوف أو مصبوب من راتنج بوليميد، يستخدم كبطانة أو غمد أو طبقة هيكلية داخل القسطرة، والقسطرة الدقيقة، والأجهزة المماثلة ذات التدخل الجراحي البسيط.
س2. ما هو استخدام أنابيب البوليميد؟
يتم استخدامه بشكل شائع كبطانة للقسطرة، ومكون عمود القسطرة الدقيقة، وطلاء سلك التوجيه، وبطانة غمد الإدخال، وبطانة قناة العمل في أدوات التنظير الداخلي.
س3. لماذا يستخدم البوليميد في الأجهزة الطبية؟
فهو يجمع بين سُمك جدار رفيع جدًا يمكن تحقيقه مع قوة شد كبيرة، وثبات حراري، ومقاومة كيميائية، وهو مزيج يصعب مطابقته مع الأنابيب البلاستيكية الأخرى بنفس سمك الجدار.
س 4. ما هي مزايا أنابيب بوليميد؟
تشمل المزايا الرئيسية قوة الجدار الرقيق، وتحمل الأبعاد المحكم، واستقرار درجة الحرارة العالية، والمقاومة الكيميائية الجيدة، وخصائص العزل الكهربائي القوية.
س5. ما هي التطبيقات التي تستخدم أنابيب بوليميد الطبية؟
تستخدم القسطرة الوعائية العصبية والقلبية الوعائية، والقسطرة الدقيقة، وبطانات سلك التوجيه، وأغمد الإدخال، والقنوات التنظيرية، وقسطرة توصيل الدواء بشكل شائع أنابيب بوليميد.
س6. هل أنابيب البوليميد مناسبة للقسطرة؟
نعم، تعد أنابيب البوليميد المخصصة للقسطرة خيارًا شائعًا كطبقة بطانة داخلية، خاصة في تصميمات عمود القسطرة ذات القطر الصغير ومتعددة الطبقات.
س7. ما هو الفرق بين أنابيب بوليميد و PTFE؟
بوليميد generally holds thinner walls with higher tensile strength, while PTFE offers lower surface friction and broader chemical inertness, so many devices use both together in different layers.
س8. بوليميد أم نظرة خاطفة، أيهما أفضل للأنابيب الطبية؟
ولا يوجد أي منهما أفضل على المستوى العالمي. يناسب البوليميد تطبيقات بطانة الجدران الرقيقة، في حين يتم اختيار PEEK غالبًا لمقاطع العمود القريبة الأكثر صلابة حيث تكون المتانة الميكانيكية الكبيرة أكثر أهمية من رقة الجدار.
