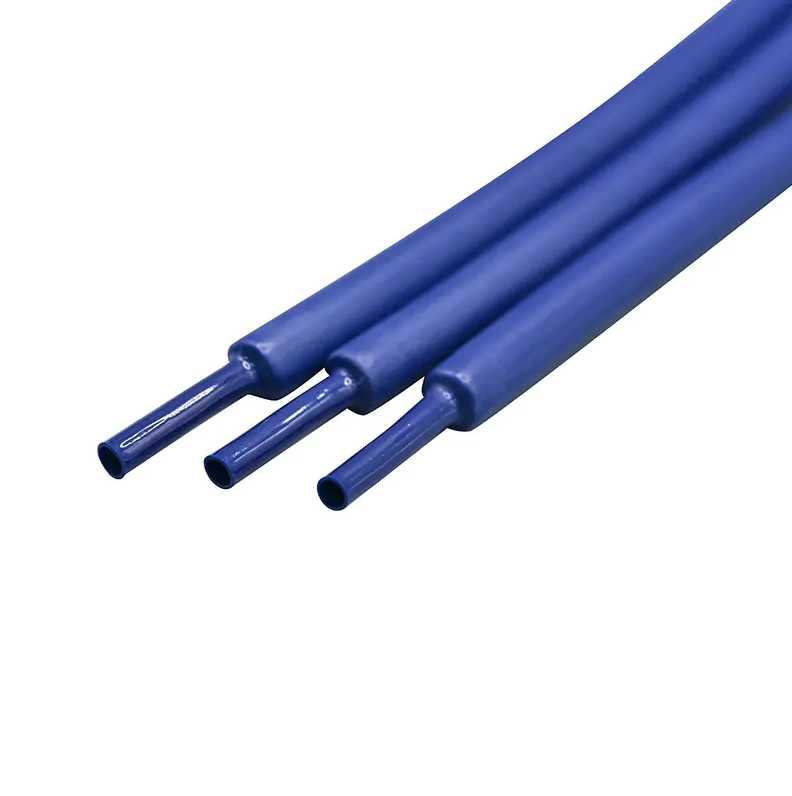

أنابيب الانكماش الحراري هو أنبوب لدن بالحرارة تنقبض عند تعرضها للحرارة، مما يشكل غلافًا وقائيًا محكمًا حول الأسلاك أو المكونات أو الأجهزة الطبية . يتم استخدامه في المقام الأول للعزل الكهربائي، والحماية الميكانيكية، وتخفيف الضغط، والتجميع، والختم - وفي التطبيقات الطبية، يلعب دورًا حاسمًا في بناء القسطرة، وتغليف الأجهزة، والتحكم الدقيق في الأبعاد لتجميعات الأنابيب.
الوظائف الأساسية ل أنابيب الانكماش الحراري
تخدم أنابيب الانكماش الحراري مجموعة واسعة من الأدوار الوظيفية عبر الصناعات. إن فهم هذه التطبيقات الأساسية يساعد المهندسين والمصممين على اختيار المواد المناسبة وسمك الجدار المناسب لاحتياجاتهم الخاصة.
- العزل الكهربائي: يغطي الموصلات المكشوفة ومفاصل اللحام والمحطات الطرفية لمنع حدوث دوائر قصيرة والحماية من الجهد الكهربائي الذي يصل إلى عدة كيلو فولت حسب سمك الجدار.
- الحماية الميكانيكية: يحمي الكابلات والمكونات من التآكل والمواد الكيميائية والأشعة فوق البنفسجية ودخول الرطوبة.
- تخفيف الضغط: يقلل الضغط عند نقاط دخول الكابل، مما يطيل عمر خدمة الموصلات عن طريق توزيع قوى الانحناء على مساحة أكبر.
- التجميع والتنظيم: قم بتجميع أسلاك أو أنابيب متعددة في مجموعة واحدة يمكن التحكم فيها.
- تحديد الهوية والترميز اللوني: متوفر بالعديد من الألوان لوضع علامات على الدوائر، مما يتيح إجراء صيانة سريعة وخالية من الأخطاء.
- الختم: تعمل الأشكال المبطنة باللاصق على إنشاء أختام بيئية مقاومة للماء حول الوصلات والموصلات.
أنابيب الانكماش الحراري في تصنيع الأجهزة الطبية
تمثل الصناعة الطبية واحدة من بيئات التطبيق الأكثر تطلبًا لأنابيب الانكماش الحراري. هنا، لا يقتصر الأمر على مجرد غلاف وقائي، بل هو أيضًا مكون هندسي له آثار مباشرة على سلامة المرضى . يتم استخدام أنابيب الانكماش الحراري من الدرجة الطبية في العمليات الحرجة التالية:
بناء القسطرة وتصفيح الطبقة
يتم استخدام أنابيب الانكماش الحراري أثناء تجميع القسطرة لربط الطبقات، والتحكم في القطر الخارجي، وإنشاء مقاطع جانبية ناعمة وغير مؤلمة. قد يستخدم عمود قسطرة البالون النموذجي عملية تقليص طبقة مزدوجة لتصفيح طبقة تقوية مضفرة على بطانة داخلية، لتحقيق ضغط انفجاري أعلى من 20 ضغط جوي مع الحفاظ على المرونة اللازمة للملاحة الوعائية.
تشكيل الطرف وتشكيل النهاية البعيدة
يتيح تطبيق الحرارة الدقيق من خلال أنابيب الانكماش هندسة الأطراف المتسقة، وهو أمر ضروري لتوجيه القسطرة عبر الأوعية الدموية المتعرجة. غالبًا ما يتم الاحتفاظ بالتسامح في تشكيل النصائح الطبية في الداخل ± 0.01 ملم ، تتطلب أنابيب ذات نسب انكماش موحدة ويمكن التنبؤ بها عبر كل قطعة.
تغليف أجهزة الاستشعار والمكونات الإلكترونية
غالبًا ما تحتوي الأجهزة ذات التدخل الجراحي البسيط على أجهزة استشعار الضغط أو المزدوجات الحرارية أو عناصر التصوير في نهاياتها البعيدة. توفر أنابيب الانكماش الحراري غلافًا متوافقًا حيويًا يحمي هذه المكونات من سوائل الجسم مع الحفاظ على العزل الكهربائي طوال فترة خدمة الجهاز.
هندسة انتقال العمود وتدرج الصلابة
من خلال تطبيق أنابيب الانكماش ذات مقاييس التحمل المختلفة وسمك الجدار في مناطق مختلفة على طول عمود القسطرة، يقوم المصنعون بتصميم تدرج مرن يمكن التحكم فيه - قاسية بشكل قريب من أجل قابلية الدفع، ومرنة بشكل أقصى من أجل إمكانية التتبع . تعتبر هذه التقنية أساسية لتصميم القسطرة التداخلية الحديثة وهي إحدى المزايا المميزة للعمل مع متخصصي الأنابيب الطبية ذوي الخبرة.
المواد المشتركة وخصائصها
يحدد اختيار المادة درجة حرارة الانكماش، والمرونة، والمقاومة الكيميائية، والتوافق الحيوي. يلخص الجدول أدناه المواد الأكثر استخدامًا على نطاق واسع في كل من السياقات الطبية والصناعية:
| مادة | تقليص درجة الحرارة (درجة مئوية) | نسبة الانكماش | الميزة الرئيسية | تطبيق نموذجي |
|---|---|---|---|---|
| PET (البوليستر) | 120-150 | 2:1 / 4:1 | قوة عالية، جدار رقيق للغاية | التصفيح رمح القسطرة |
| بتف | 327 | 1.3:1 | التشحيم والخمول الكيميائي | معالجة الخطوط الملاحية المنتظمة، أغلفة سلك التوجيه |
| محطة إثراء الوقود | 150-200 | 1.3:1 | الشفافية والتوافق الحيوي | التجميع الطبي، التغليف |
| بيبا / بيباكس® | 90-130 | 2:1 | المرونة، نطاق التحمل واسع | القسطرة البالونية، تشكيل طرف ناعم |
| البولي أوليفين | 70-120 | 2:1 / 3:1 | منخفضة التكلفة، متعددة الاستخدامات | تسخير الأسلاك، الصناعة العامة |
المعلمات الرئيسية التي يجب تحديدها عند الاختيار أنابيب الانكماش الحراري
يمكن أن يؤدي اختيار الأنابيب الخاطئة إلى فشل المعالجة أو التصفيح أو عدم مطابقة الأبعاد. يجب تحديد المعلمات التالية بوضوح قبل الشراء أو تطوير العملية:
- القطر الداخلي المتوفر (الموسع): يجب أن يكون أكبر من القطر الخارجي للركيزة للسماح بالتحميل بسهولة دون تشويه الركيزة.
- المستردة (تقلصت) القطر الداخلي: يجب أن يتطابق مع البعد المستهدف النهائي للتجميع النهائي بعد الانكماش الحراري الكامل.
- سمك الجدار المسترد: يحدد القوة الميكانيكية ومدى مساهمة الأنابيب في القطر الخارجي الإجمالي للجهاز النهائي.
- نسبة الانكماش: النسب المشتركة هي 2:1، 3:1، و4:1؛ توفر النسب الأعلى مرونة أكبر في تغطية الركيزة عبر أقطار مختلفة.
- درجة حرارة التنشيط: يجب أن يتماشى مع تحمل الحرارة للمواد الأساسية وأي مواد لاصقة أو طلاءات مطبقة مسبقًا.
- شهادة التوافق الحيوي: يعد الامتثال لمعيار ايزو 10993 إلزاميًا لأي مادة في التطبيقات الطبية التي تتصل بالمريض.
التطبيقات الصناعية والفضائية
إلى جانب الأجهزة الطبية، تعد أنابيب الانكماش الحراري أمرًا أساسيًا لتصنيع أحزمة الأسلاك في السيارات والفضاء والأتمتة الصناعية. في الفضاء الجوي، ميل-DTL-23053 يحكم مواصفات أنابيب الانكماش الحراري، التي تتطلب مثبطات اللهب، ومقاومة السوائل، ودرجات حرارة الخدمة المستمرة من -55 درجة مئوية إلى 150 درجة مئوية أو أعلى. تستخدم تطبيقات السيارات مادة البولي أوليفين المبطنة بمادة لاصقة للموصلات الموجودة أسفل غطاء المحرك المقاومة للعوامل الجوية، حيث يفرض الاهتزاز والتدوير الحراري ضغطًا ميكانيكيًا وكيميائيًا في وقت واحد. في الروبوتات الصناعية، يعمل الانكماش الحراري المرن على حماية تشغيل الكابلات عند المفاصل المفصلية التي قد تخضع لعشرات الملايين من الدورات المرنة طوال عمر خدمة الآلة.
كيف تقوم شركة لينستانت بتطبيق تقنية الانكماش الحراري في أنابيب البوليمر الطبية
LINSTANT تم تخصيصها لأنابيب البوليمر الطبية منذ تأسيسها في عام 2014، وهي متخصصة في معالجة البثق والطلاء وتقنيات ما بعد المعالجة لمصنعي الأجهزة الطبية في جميع أنحاء العالم. يتقاطع العمل الأساسي للشركة بشكل مباشر مع تطبيقات أنابيب الانكماش الحراري: بناء عمود القسطرة، وتصفيح أنبوب البالون، وهندسة تدرج الصلابة، كلها تعتمد على نوع التحكم الدقيق في عملية الانكماش الذي طورته شركة LINSTANT على مدى أكثر من عقد من الخبرة التصنيعية المركزة.
تلبي مجموعة منتجات LINSTANT مجموعة كاملة من احتياجات بناء القسطرة والأنابيب الطبية:
- أنابيب مقذوف أحادية الطبقة ومتعددة الطبقات لبناء عمود القسطرة
- تكوينات أحادية التجويف ومتعددة التجويف لتصميمات القسطرة المعقدة ومتعددة الوظائف
- أنابيب بالون أحادية الطبقة، وطبقة مزدوجة، وثلاثية الطبقات - تطبيق أساسي حيث يحدد التصفيح بالانكماش الحراري بشكل مباشر قوة انفجار البالون، وملف التوافق، واتساق الأبعاد
- أغلفة معززة حلزونية ومضفرة مصممة لقابلية الدفع ونقل عزم الدوران في أجهزة الوصول إلى الأوعية الدموية
- أنابيب PEEK وPolyimide (PI) للتطبيقات الهندسية الصعبة التي تتطلب مقاومة كيميائية وحرارية شديدة
- حلول المعالجة السطحية بما في ذلك الطلاءات المحبة للماء، والتي يتم تطبيقها غالبًا بعد عملية الانكماش لتعزيز التشحيم في أجهزة الأوعية الدموية والمسالك البولية
إن التزام شركة LINSTANT تجاه الشركات المصنعة للأجهزة الطبية مبني على هذا الالتزام قدرات تطوير عملية دقيقة ومخرجات إنتاج مستقرة وقابلة للتكرار - صفتان غير قابلتين للتفاوض عندما تعمل أنابيب الانكماش الحراري كمكون هيكلي في الأجهزة الحيوية حيث يمكن أن يؤثر تباين الأبعاد حتى ببضعة ميكرونات على النتائج السريرية.
أفضل الممارسات للتقديم أنابيب الانكماش الحراري في التصنيع الطبي
يتطلب تحقيق نتائج متسقة - خاصة في إنتاج الأجهزة الطبية - ضوابط عملية منضبطة في كل مرحلة من مراحل تطبيق الانكماش الحراري:
- استخدم مصادر الحرارة المعايرة: يجب معايرة المسدسات الحرارية والأفران وأنظمة التدفق المعتمدة على الشياق إلى ±5 درجة مئوية أو أفضل لضمان انكماش موحد دون الإفراط في معالجة المواد الأساسية.
- التحكم في أبعاد الشياق بدقة: يحدد الشياق OD المعرف المسترد للتجميع النهائي؛ يعد تباين الأبعاد في الشياق مصدرًا رئيسيًا لعدم المطابقة في تصفيح القسطرة.
- مواد استرطابية قبل التجفيف: تمتص المواد مثل Pebax® الرطوبة المحيطة، والتي يمكن أن تسبب فراغات أو عيوبًا في السطح أثناء معالجة الانكماش؛ يعد التجفيف المسبق عند درجة حرارة 60-80 درجة مئوية لمدة 4-8 ساعات ممارسة قياسية قبل المعالجة.
- التحقق من صحة ملفات التعريف المتقلصة من خلال فحص المادة الأولى: قم بقياس القطر الخارجي المسترد وسمك الجدار وجودة السطح في وحدات الإنتاج الأولى قبل الالتزام بعملية التصنيع الكاملة.
- توثيق ومراقبة معدلات التهدئة: التبريد السريع يمكن أن يحبس الضغط المتبقي. يدعم التبريد التدريجي المتحكم فيه استقرار الأبعاد، خاصة في شرائح القسطرة متعددة الطبقات حيث يكون للمواد المختلفة معاملات مختلفة للتمدد الحراري.
الأسئلة المتداولة حول أنابيب الانكماش الحراري
ما هي نسبة الانكماش الأفضل لتصفيح القسطرة الطبية؟
بالنسبة لمعظم عمليات تصفيح القسطرة، أ أنبوب انكماش PET 2:1 مع جدار رفيع مستعاد (0.0005″–0.002″) هو الاختيار القياسي. يتم استخدام نسبة 4:1 عندما يحتاج القطر الموسع إلى استيعاب نطاق واسع من أحجام الركيزة، كما هو الحال في المنشآت التي تنتج أحجام قسطرة متعددة على تركيبات مشتركة.
هل يمكن للحرارة أن تتقلص طبقات الأنابيب معًا دون مادة لاصقة؟
في العديد من عمليات تصفيح القسطرة، تكون قوة الضغط لأنبوب الانكماش — جنبًا إلى جنب مع الحرارة التي تعمل على تليين طبقات البوليمر الأساسية — كافية لإنشاء رابطة صفائحية بدون مادة لاصقة منفصلة. ومع ذلك، بالنسبة للتطبيقات التي تتطلب ختمًا محكمًا أو عندما تكون مواد الطبقة غير متوافقة كيميائيًا، يتم استخدام الانكماش الحراري المبطن بمادة لاصقة أو البثق المشترك لطبقة التعادل.
هل جميع أنابيب الانكماش الحراري متوافقة حيويًا للاستخدام الطبي؟
لا. ISO 10993 الاختبار - الذي يغطي السمية الخلوية، والتوعية، والتوافق الدموي - مطلوب لأي مادة تتلامس مع المريض. لقد أنشأت FEP، وPTFE، ودرجات محددة من Pebax® والبولي أوليفين ملفات تعريف توافق حيوي، ولكن الوثائق الخاصة بالدفعة مطلوبة لتقديمها تنظيميًا إلى هيئات وضع العلامات التابعة لإدارة الأغذية والعقاقير (FDA) أو CE.
ما مدى رقة جدران أنابيب الانكماش الحراري في التطبيقات الطبية الدقيقة؟
أنابيب انكماش حراري PET رفيعة للغاية مع سمك جدار مسترد يبلغ 0.0005″ (12.7 ميكرومتر) يمكن تحقيقه من أجل عمل القسطرة الدقيقة حيث يعد تقليل OD الإضافي أمرًا بالغ الأهمية - خاصة في القسطرة الوعائية العصبية التي يقل قطرها عن 3 فرنسي، حيث يؤثر كل ميكرون من سمك الجدار الإضافي بشكل مباشر على إمكانية تتبع الجهاز من خلال التشريح الوعائي الدماغي.
