ما هي تطبيقات ومزايا أنبوب PTFE المحفور؟

PTFE أنبوب محفوراً يستخدم في المقام الأول في تصنيع الأجهزة الطبية عالية الدقة ، بما في ذلك القسطرة القلبية الوعائية، والدعامات الوعائية، والمزروعات العصبية. وتكمن قيمته الأساسية في الجمع بين الاحتكاك المنخفض للغاية والتوافق الحيوي المتميز والمقاومة الكيميائية - مما يجعله لا غنى عنه حيثما يجب أن تنزلق الأنابيب بسلاسة داخل جسم الإنسان دون إثارة ردود فعل سلبية. يتم تطبيقه عبر النقش الكيميائي على الأقطار الخارجية للقسطرة ويستخدم جنبًا إلى جنب مع أنابيب الانكماش الحراري محطة إثراء الوقود، ويشكل أنبوب PTFE المحفور بطانة داخلية متينة تقلل الاحتكاك بشكل كبير مع الحفاظ على السلامة الهيكلية.

ما هو PTFE أنبوب محفوراً وكيف يتم صنعه؟

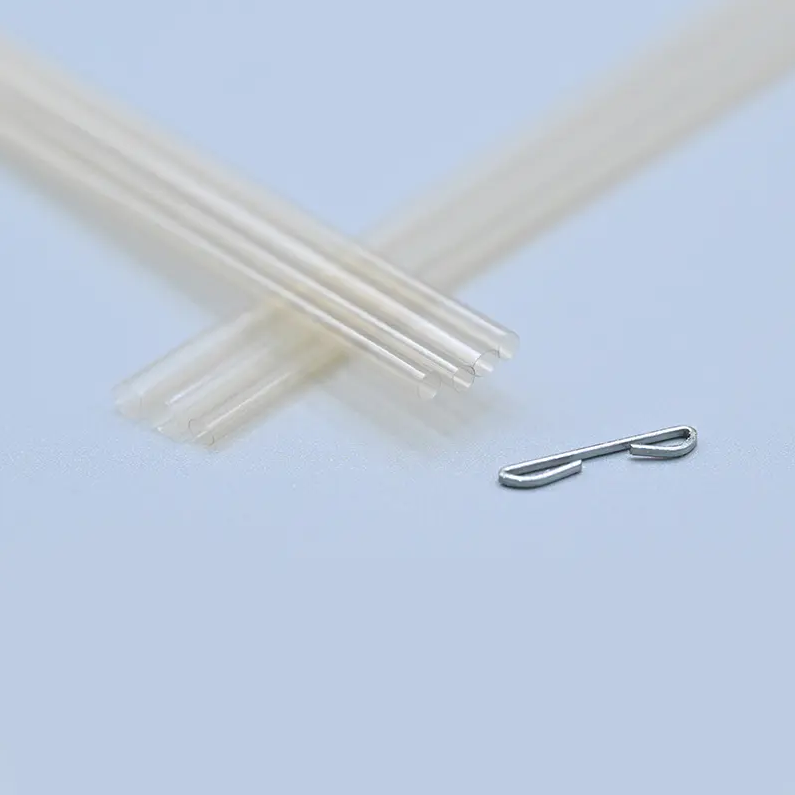

الأنبوب المحفور PTFE (بولي تترافلورو إيثيلين) عبارة عن أنبوب فلوروبوليمر متخصص تمت معالجة سطحه الخارجي كيميائيًا لتعزيز قدرة الترابط. في حالته الطبيعية، من الصعب جدًا ربط PTFE بالمواد الأخرى نظرًا لخصائصه غير اللاصقة. يؤدي الحفر الكيميائي - عادة باستخدام نفثالين الصوديوم أو الكواشف المماثلة - إلى تعديل السطح على المستوى الجزيئي، مما يؤدي إلى إنشاء مواقع تفاعلية تسمح للمواد اللاصقة والطلاءات بتكوين رابطة قوية.

في تطبيقات الأجهزة الطبية، يتم طلاء أنبوب PTFE المحفور على القطر الخارجي (OD) للقسطرة ثم يتم إقرانه بأنابيب الانكماش الحراري FEP (بروبيلين الإيثيلين المفلور). عندما ينكمش FEP تحت الحرارة، فإنه يغلف بطانة PTFE ويثبتها بإحكام في مكانها، مما يشكل تجويفًا داخليًا ناعمًا ومنخفض الاحتكاك. يُستخدم هذا البناء المكون من مادتين على نطاق واسع عبر القسطرة التداخلية والجراحية.

التطبيقات الرئيسية لأنبوب PTFE المحفور

يتم استخدام أنبوب PTFE المحفور على نطاق واسع عبر تخصصات القلب والأوعية الدموية وجراحة الأعصاب، حيث تكون الدقة والتوافق الحيوي غير قابلين للتفاوض. فيما يلي مجالات التطبيق الأساسية:

القسطرة القلبية الوعائية

في إجراءات قسطرة القلب، يجب أن تتنقل القسطرة في مسارات شريانية متعرجة بأقل قدر من المقاومة. يوفر الأنبوب المحفور PTFE بطانة داخلية منخفضة الاحتكاك الذي يسمح لأسلاك التوجيه وقسطرة البالونات بالتقدم بسلاسة، مما يقلل من الوقت الإجرائي ويقلل من صدمة الأوعية الدموية. ويضمن خموله الكيميائي عدم تفاعله مع وسائط التباين أو الاحمرار الملحي أو مكونات الدم.

أنظمة توصيل الدعامات الوعائية

تتطلب قثاطر توصيل الدعامات إمكانية دفع وتتبع دقيقة. تعمل بطانة PTFE على تقليل الاحتكاك بين الدعامة وجدار القسطرة، مما يتيح نشر الدعامات بشكل دقيق ومتحكم فيه. في تدخلات الأوعية الدموية التاجية والمحيطية، يمكن أن يكون هذا هو الفرق بين التنسيب الناجح والمضاعفات الإجرائية.

زراعة الأعصاب وأجهزة جراحة الأعصاب

في جراحة الأعصاب، تُستخدم أنابيب PTFE المحفورة في تحفيز الدماغ العميق (DBS)، والتحويلات البطينية، وغيرها من الغرسات العصبية. المواد عزل عازل ممتاز (قوة العزل الكهربائي حوالي 60 كيلو فولت/مم) تحمي الإشارات الكهربائية الحساسة، في حين أن توافقها الحيوي يقلل من تفاعل الأنسجة على مدى فترات الزرع طويلة المدى.

التنظير التشخيصي والتداخلي

تستفيد قنوات العمل المبطنة بمادة PTFE في المناظير الداخلية ومناظير القصبات الهوائية من المقاومة الكيميائية للمادة، خاصة عند تعرضها لعوامل التنظيف والمطهرات الأنزيمية. كما يمنع السطح غير اللاصق الرواسب البيولوجية من الالتصاق بجدار التجويف.

القسطرة البالونية المغلفة بالأدوية (DCB).

في أنظمة البالونات التي تتخلص من الدواء، تضمن بطانة PTFE طي البالون وفتحه بشكل سلس أثناء النفخ مع البقاء خاملًا كيميائيًا لطلاء الدواء، مما يحافظ على فعالية الدواء أثناء الولادة.

ستة مزايا أساسية لأنبوب PTFE المحفور

يلخص الجدول التالي مزايا الأداء الأساسية الستة وصلتها بهندسة الأجهزة الطبية:

التشحيم الأمثل

يتمتع PTFE بأحد أقل معاملات الاحتكاك لأي مادة صلبة، عادةً بين 0.04 و 0.10 اعتمادا على الحمل والسرعة. بالنسبة للتدخلات القائمة على القسطرة، يعني هذا تقليل قوة الإدخال، وتقليل انزعاج المريض، وتقليل خطر ثقب الأوعية الدموية أثناء التنقل المعقد. عند الحفر والدمج مع أنابيب FEP الزائدة، يتم الحفاظ على هذه التشحيم بينما يتم تحسين قوة الترابط بشكل كبير.

التوافق الحيوي

يتم تصنيف مادة PTFE على أنها مادة خاملة بيولوجيًا وقد تم استخدامها في الأجهزة القابلة للزرع منذ الخمسينيات من القرن الماضي. لا يؤدي إلى استجابات التهابية، ولا يمتص البروتينات بسهولة، ومقاوم للالتصاق البكتيري. يجب أن تستوفي أنابيب PTFE المحفورة المستخدمة في تطبيقات القلب والأوعية الدموية والعصبية معايير التوافق الحيوي ISO 10993 ، التي تقيم السمية الخلوية، والتوعية، والسمية الجهازية - وهي المعايير التي يفي بها PTFE باستمرار.

العزل الكهربائي

مع ثابت عازل يبلغ حوالي 2.1 وقوة عازلة تقارب 60 كيلو فولت/مم، يوفر الأنبوب المحفور PTFE عزلًا كهربائيًا ممتازًا. وهذا أمر بالغ الأهمية في خيوط التحفيز العصبي وقسطرة الفيزيولوجيا الكهربية، حيث يمكن أن يؤدي تسرب الإشارة إلى الإضرار بأداء الجهاز أو التسبب في تحفيز الأنسجة غير المقصود.

المقاومة الكيميائية

يعد PTFE خاملًا كيميائيًا لجميع المذيبات والأحماض والقواعد المعروفة تقريبًا - بما في ذلك حمض الكبريتيك المركز وحمض الهيدروفلوريك ومعظم المذيبات العضوية. وهذا يجعل أنابيب PTFE المحفورة متوافقة مع عوامل التعقيم القوية ووسائط التباين المستخدمة في الإجراءات الموجهة بالتصوير. تستفيد الشركات المصنعة للأجهزة من فترة صلاحية أطول وأداء مستقر عبر دورات التعقيم المتعددة.

مقاومة الطقس ودرجات الحرارة

يحتفظ PTFE بخصائصه الميكانيكية والكيميائية عبر نطاق درجات حرارة استثنائي، من -200 درجة مئوية إلى 260 درجة مئوية . ويعني هذا الاستقرار أن الأجهزة تحتفظ بدقة أبعادها وخصائص سطحها من خلال أكسيد الإيثيلين (EtO)، وتشعيع جاما، والتعقيم بالأوتوكلاف - وكلها طرق شائعة في تصنيع الأجهزة الطبية.

تثبيط اللهب

يحقق PTFE تصنيف تثبيط اللهب UL94 V-0، مما يعني أنه ينطفئ ذاتيًا خلال 10 ثوانٍ بعد إزالة مصدر اللهب ولا يقطر جزيئات مشتعلة. في تطبيقات الجراحة الكهربائية والقسطرة القائمة على الطاقة، تعد هذه الخاصية عامل أمان حاسم، خاصة في بيئات غرف العمليات حيث يجب تقليل مخاطر الاشتعال إلى الحد الأدنى.

أنبوب PTFE المحفور مقابل مواد بطانة القسطرة الأخرى

غالبًا ما يقوم مهندسو الأجهزة بمقارنة PTFE بمواد البطانة البديلة. ويقدم الجدول أدناه مقارنة مباشرة:

إن مزيج PTFE الذي يتميز بأقل احتكاك وأوسع مقاومة كيميائية، مقترنًا بقابلية الارتباط بعد الحفر، يجعله الخيار المفضل لبطانات القسطرة الداخلية - خاصة في الإجراءات المعقدة ذات التدخل الجراحي البسيط حيث يكون أداء سلك التوجيه أمرًا بالغ الأهمية.

اعتبارات التصميم عند تحديد أنبوب PTFE المحفور

يجب على المهندسين الذين يحددون أنبوب PTFE المحفور لتطبيقات القسطرة أو الزرع تقييم المعلمات التالية:

• سمك الجدار: تعمل الجدران الرقيقة (على سبيل المثال، 0.001 بوصة - 0.003 بوصة) على تقليل مساحة القطر الخارجي مع الحفاظ على التشحيم؛ حاسم لتصاميم القسطرة ذات العدد الفرنسي العالي.
• عمق النقش والتوحيد: يؤدي النقش غير الكافي إلى تقليل الالتصاق بطبقات FEP أو الطبقات اللاصقة؛ الإفراط في النقش يمكن أن يضر بالخصائص الميكانيكية. يعد التنشيط السطحي المستمر عبر طول الأنبوب أمرًا ضروريًا.
• التحمل الأبعاد: تؤثر تفاوتات القطر الداخلي والخارجي بشكل مباشر على نفاذية التجويف وتوافقه مع أسلاك التوجيه (على سبيل المثال، الأحجام القياسية 0.014 بوصة و0.018 بوصة و0.035 بوصة).
• التوافق مع الانكماش الحراري FEP: يجب أن تكون نسبة الانكماش، ودرجة حرارة الانكماش، وسمك الجدار للأنابيب الزائدة FEP مطابقة لبطانة PTFE لضمان رابطة متسقة وخالية من الفراغ.
• طريقة التعقيم: يتوافق PTFE مع تعقيم EtO، وgamma، والشعاع الإلكتروني، ولكن يجب على الشركات المصنعة للأجهزة التحقق من أن مجموعة الأنابيب المحددة تحافظ على استقرار الأبعاد بعد التعقيم.

لماذا تختار لينستانت لـ PTFE أنبوب محفوراً التصنيع

تعمل LINSTANT تقريبًا 20.000 متر مربع من مساحة تصنيع غرف الأبحاث ، متوافقة تمامًا مع متطلبات GMP - وهو أساس أساسي لإنتاج أنابيب PTFE المحفورة من الدرجة الطبية التي تلبي المتطلبات الصارمة لصانعي أجهزة القلب والأوعية الدموية وجراحة الأعصاب.

تم تصميم البنية التحتية للإنتاج لدينا خصيصًا لتصنيع أنابيب الفلوروبوليمر الدقيقة وتتضمن ما يلي:

• 15 خط بثق مستورد مع أحجام لولبية متنوعة وقدرات بثق مشترك أحادية الطبقة وطبقة مزدوجة وثلاث طبقات - مما يتيح إنتاج أنابيب PTFE ذات التسامح المحكم عبر نطاق واسع من الأبعاد.
• 8 خطوط بثق PEEK مخصصة مما يعكس خبرتنا في معالجة البوليمرات عالية الأداء والتي تمتد إلى عائلات PTFE والبوليمرات الفلورية.
• 2 خطوط صب الحقن ، دعم تصنيع المكونات النهائية لتجميع القسطرة بالكامل.
• ما يقرب من 100 مجموعة من معدات التضفير واللف والطلاء ، وهو أمر بالغ الأهمية لإنتاج أعمدة القسطرة المعززة التي تدمج بطانات PTFE.
• 40 مجموعة من معدات اللحام والتشكيل ودعم عمليات تشكيل الأطراف والترابط والتجميع.

ويعني هذا النظام البيئي للتصنيع المتكامل أن LINSTANT يمكنها دعم ليس فقط توريد أنبوب PTFE المحفور كمواد خام، ولكن أيضًا دمجها في المراحل النهائية في مجموعات القسطرة النهائية أو شبه النهائية - مما يقلل من تعقيد سلسلة التوريد لمصنعي المعدات الأصلية للأجهزة. تضمن قدرتنا تنفيذًا موثوقًا للطلبات حتى بالنسبة للبرامج كبيرة الحجم أو متعددة وحدات SKU مما يجعل LINSTANT شريكًا استراتيجيًا في التصنيع لشركات الأجهزة الطبية العالمية.

يوفر الأنبوب المحفور PTFE مزيجًا فريدًا من خصائص الأداء— التشحيم الأمثل، التوافق الحيوي، العزل الكهربائي، المقاومة الكيميائية، استقرار درجة الحرارة، وتثبيط اللهب - أنه لا توجد مادة أخرى تتطابق حاليًا مع تطبيقات التجويف الداخلي للقسطرة. سواء تم استخدامه في قسطرة القلب، أو توصيل الدعامات الوعائية، أو عمليات زرع الأعصاب، فإن السطح المحفور يتيح الترابط الموثوق به مع أنابيب الانكماش الحراري FEP، مما يحول مادة غير لاصقة سيئة السمعة إلى بطانة قابلة للربط مصممة بدقة. نظرًا لاستمرار تزايد تعقيد الإجراءات التدخلية البسيطة وتوسع أعداد المرضى عالميًا، فإن الطلب على أنبوب PTFE المحفور عالي الأداء سيزداد فقط.
