في الطب الحديث، يلعب أنبوب إدخال المنظار دورًا حيويًا باعتباره عنصرًا أساسيًا في الجراحة طفيفة التوغل. فهو لا يوجه الكاميرا ومصدر الضوء إلى جسم الإنسان فحسب، بل يزود الأطباء أيضًا بصور واضحة لمساعدتهم على إجراء التشخيص والعلاج الدقيق. ومع التقدم التكنولوجي المستمر، تم أيضًا تحسين تصميم ووظيفة أنبوب إدخال المنظار الداخلي لتلبية احتياجات العمليات الجراحية المختلفة.

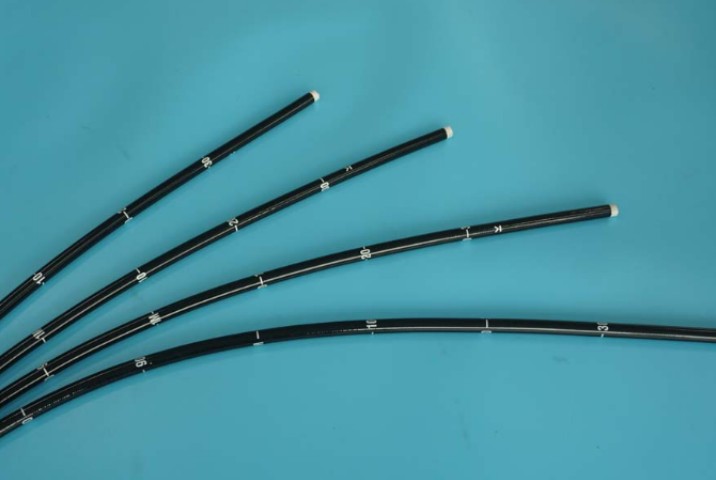

يعد أنبوب إدخال المنظار الداخلي مكونًا مرنًا وممتدًا وهو جزء من المنظار الداخلي للأجهزة الطبية. يستوعب مصدر الضوء والكاميرا والأدوات المختلفة. وتتمثل وظيفتها الرئيسية في توفير مسار لدخول هذه العناصر إلى الجسم أثناء إجراءات مثل التنظير وتنظير القولون وتنظير البطن. إن استخدام أنابيب إدخال المنظار يمكّن الأطباء من إجراء علاجات مختلفة للمرضى دون إجراء جراحة واسعة النطاق.
يعد اختيار المواد لأنبوب إدخال المنظار أمرًا بالغ الأهمية. يتم استخدام المواد الطبية الشائعة مثل TPU أو PA12 أو PEBAX. هذه المواد لا تلبي متطلبات التقييم البيولوجي فحسب، بل تتمتع أيضًا بمرونة جيدة ومقاومة للانحناء. الطبقات الداخلية والخارجية لجدار الأنبوب مصنوعة من مواد طبية، ويمكن نسج الطبقة الوسطى المضفرة بمواصفات مختلفة من أسلاك الفولاذ المقاوم للصدأ حسب الحاجة لتوفير دعم إضافي وقدرة مضادة للالتواء.
يمكن التخلص منه أنابيب إدخال المنظار أصبحت أداة أساسية لا غنى عنها في جراحة المسالك البولية بسبب سلامتها العالية وراحتها. لا يقلل هذا التصميم من خطر انتقال العدوى فحسب، بل يبسط أيضًا العملية الجراحية ويحسن الكفاءة الجراحية. بالإضافة إلى ذلك، فإن استخدام أنابيب الإدخال التي تستخدم لمرة واحدة يقلل أيضًا من تكلفة صيانة المستشفيات ويوفر ضمانًا للاستخدام الرشيد للموارد الطبية.
يلعب غمد التوجيه دورًا مهمًا في أنبوب إدخال المنظار، خاصة في تحسين جودة التصوير بالمنظار. تصميم غمد الدليل يضمن أن أنبوب إدخال المنظار يمكن تشغيلها بمرونة في الهياكل التشريحية المعقدة مع الحفاظ على وضوح الصورة واستقرارها. لا يؤدي هذا التصميم إلى تحسين معدل نجاح العملية فحسب، بل يقلل أيضًا من انزعاج المريض.
هناك أنواع عديدة من أنابيب إدخال المنظار الطبي، منها الدائرية وغير الدائرية والمنحنية وغيرها من الأشكال لتتناسب مع المناطق التشريحية المختلفة والاحتياجات الجراحية. لا يأخذ تصميم أنابيب الإدخال هذه في الاعتبار المرونة والمتانة فحسب، بل يركز أيضًا على راحة المستخدم ودقته لتحسين النتائج الجراحية.
كجزء من نظام المنظار الداخلي، يجب أن يكون تصميم وتصنيع أنبوب إدخال المنظار متكاملاً بشكل كبير. لا تتمتع أنابيب إدخال المنظار الداخلي الحديثة بمرونة جيدة ومقاومة للانحناء فحسب، بل إنها تدمج أيضًا كاميرات عالية الوضوح ومصادر الضوء لتوفير صور وإضاءة واضحة. يتيح هذا التصميم المتكامل للأطباء إمكانية المراقبة والعمل في الوقت الفعلي أثناء الجراحة، مما يحسن دقة الجراحة وسلامتها.
إن ظهور مجموعات أنبوب إدخال المنظار يوفر للأطباء المزيد من الخيارات والمرونة. على سبيل المثال، توفر مجموعات أنابيب الإدخال من سلسلة TrueFeel تجربة تشغيل أفضل من خلال التصميم الأمثل. لا يمكن لهذه المجموعات أن تتكيف مع الاحتياجات الجراحية المختلفة فحسب، بل يمكنها أيضًا تقليل الاهتزاز أثناء الجراحة وتحسين راحة المريض.
ما هو هيكل أنبوب إدخال المنظار؟

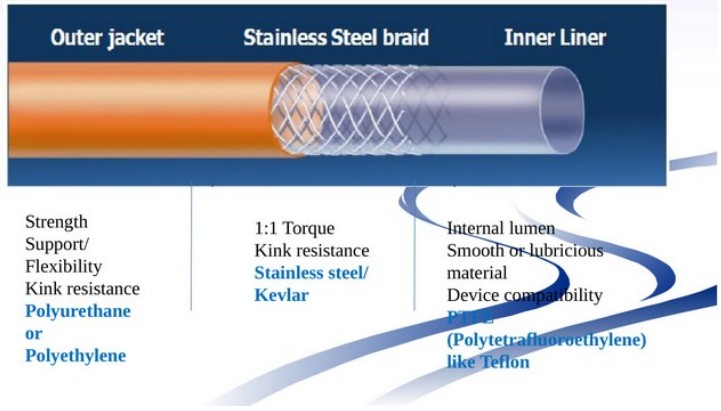

ال أنبوب إدخال المنظار هو عنصر رئيسي في نظام المنظار. تم تصميم تصميمه الهيكلي لضمان رؤية واضحة ومرونة تشغيلية في الهياكل التشريحية المعقدة. يتكون أنبوب الإدخال عادة من هيكل مركب متعدد الطبقات، بما في ذلك من الخارج إلى الداخل:
الطبقة الخارجية: مصنوع من مادة البولي يوريثين الطبية أو مادة السيليكون، السطح أملس ومقاوم للتآكل، مما يقلل الاحتكاك أثناء الإدخال ويمنع اختراق سوائل الجسم.
طبقة مضفر: مضفر بسلك معدني (مثل أسلاك الفولاذ المقاوم للصدأ)، مما يوفر قوة شعاعية وقدرة مضادة للالتواء، مما يضمن أن جزء الإدخال يمكن ثنيه بمرونة ولكن لا ينهار.
طبقة البطانة: مصنوعة من متعدد رباعي فلورو إيثيلين (PTFE) أو البولي إيثيلين (PE) لتشكيل قناة ناعمة لحماية الألياف الضوئية الداخلية والأسلاك وقناة الأدوات.

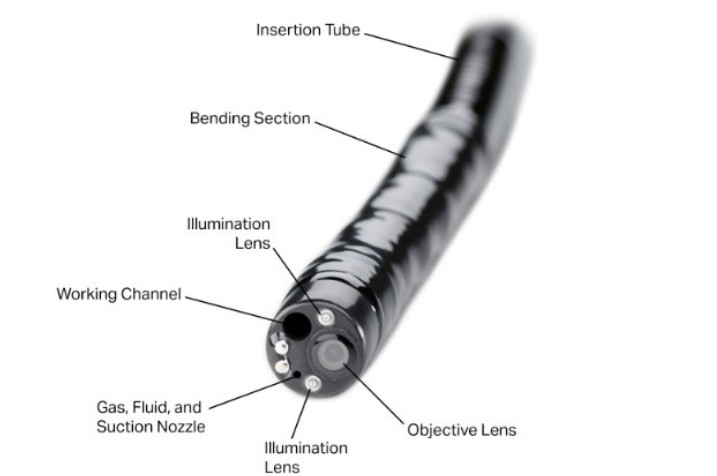

بالإضافة إلى ذلك، عادةً ما يتم تزويد الطرف الأمامي لأنبوب الإدخال بجزء منحني، يتكون من هياكل عظمية ثعبانية متعددة متصلة ببعضها البعض بشكل دوار. يتم تزويد الجدار الداخلي لهيكل عظم الثعبان بأخدود توجيهي، ويمر خط الجر عبر أخدود التوجيه ويتصل بهيكل عظم الثعبان. يتم تزويد جزء التشغيل بمقبض تحكم وزر تحكم، ومقبض التحكم متصل بخط الجر، ويتم توصيل زر التحكم بالإشارة الكهربائية لمجموعة المضخة للمنظار.

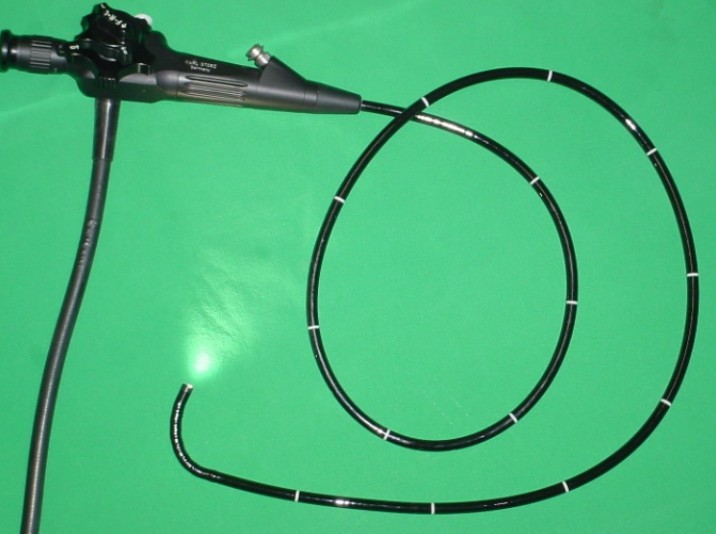

في المنظار الداخلي المرن، يكون هيكل أنبوب الإدخال أكثر تعقيدًا، وعادةً ما يشتمل على أنبوب إدخال وجزء منحني ونهاية طرفية. يحتوي سطح أنبوب الإدخال على طبقة من جلد الراتنج الأسود مع قشور، والتي تلعب دور العزل المائي ومقاومة التآكل وتحديد الهوية؛ الطبقة الوسطى عبارة عن شبكة معدنية، والتي تلعب دور حماية مكونات الطبقة الداخلية؛ الطبقة الداخلية عبارة عن لوح حلزوني يلعب دور الانحناء. يتم لحام أربعة أنابيب حلزونية بالطرف الأمامي لأنبوب الإدخال، ويتم إدخال السلك الفولاذي في الأنبوب الحلزوني. يتم لحام الطرف الخلفي للأنبوب الحلزوني بمثبت مناسب ويتم تثبيته في الحامل لموازنة ثبات المنظار الداخلي الناعم عندما يكون بزاوية أثناء الاستخدام.
في المنظار الصلب، يتكون جزء أنبوب الإدخال من أنبوب خارجي وأنبوب داخلي وألياف إضاءة. تقع ألياف الإضاءة بين الأنبوب الداخلي والأنبوب الخارجي، وتتمثل وظيفتها في إضاءة مجال الرؤية بأكمله. إن أنبوب الإدخال الخاص بالمنظار الصلب يكون صلبًا نسبيًا ولا يمكن ثنيه. غالبًا ما يستخدم لفحص وعلاج التجاويف أو الأجزاء المستقيمة نسبيًا مثل طب الأنف والأذن والحنجرة وتجويف المفاصل.
اختيار المواد لأنبوب إدخال المنظار
ال أنبوب إدخال المنظار هو عنصر أساسي لا غنى عنه في الجراحة طفيفة التوغل، ويعتمد أدائه وسلامته إلى حد كبير على المادة المختارة. يتكون أنبوب إدخال المنظار عادة من هيكل مركب متعدد الطبقات، ولكل طبقة من المواد وظيفة محددة لضمان مرونتها ومتانتها وتوافقها الحيوي في البيئات التشريحية المعقدة.
1. مادة السترة: توفر المرونة والحماية
ال jacket material is the outermost layer of the endoscope insertion tube. Its main function is to protect the internal structure while providing good flexibility and bending resistance. Common jacket materials include:
الrmoplastic polyurethane (TPU): يتمتع TPU بمرونة ممتازة، ومقاومة التآكل ومقاومة التمزق، وهو مناسب لأنابيب الإدخال التي تحتاج إلى ثنيها بشكل متكرر واستخدامها بشكل متكرر. كما أنه يتمتع بتوافق حيوي جيد ومناسب للاستخدام في البيئة الداخلية لجسم الإنسان.
مادة البولي أميد 12 (PA12): PA12 عبارة عن بلاستيك هندسي عالي الأداء يتمتع بمقاومة جيدة للتآكل الكيميائي وقوة ميكانيكية. إنها مناسبة لأنابيب الإدخال ذات متطلبات المتانة العالية.
بولي إيثيراميد (بيباكس): بيباكس هو بوليستر شبه بلوري يجمع بين النعومة والقوة. غالبًا ما يستخدم في أنابيب الإدخال التي تتطلب مرونة عالية ومقاومة للتعب.
الse materials not only provide good flexibility, but also remain stable during cleaning and disinfection, reducing the risk of material aging and performance degradation.
2. مواد التقوية: توفر الدعم الهيكلي والقدرة على مقاومة الالتواء
عادة ما تضاف مواد التسليح إلى الطبقة الوسطى من أنبوب إدخال المنظار لتوفير الدعم الهيكلي والقدرة المضادة للشبك. مواد التسليح الأكثر استخداما هي:
أسلاك الفولاذ المقاوم للصدأ: يتمتع سلك الفولاذ المقاوم للصدأ بقوة ميكانيكية جيدة ومقاومة للتآكل، مما يمكن أن يمنع بشكل فعال أنبوب الإدخال من الانهيار أو الالتواء أثناء الاستخدام. من خلال النسيج في هيكل شبكي، يمكن لسلك الفولاذ المقاوم للصدأ أن يعزز قوة الدعم الشعاعي لأنبوب الإدخال، بحيث يظل مستقرًا في المسارات التشريحية المعقدة.
3. مادة البطانة: تضمن التجويف السلس والمرور دون عائق
ال lining material is the innermost layer of the endoscope insertion tube, which directly contacts the optical fiber, wire and instrument channel. Its main function is to provide a smooth inner surface, reduce friction and damage, and ensure unobstructed passage. Commonly used lining materials include:
بولي تترافلوروإيثيلين (PTFE): PTFE هي واحدة من مواد البطانة الأكثر استخدامًا في الوقت الحاضر. نظرًا لمعامل الاحتكاك المنخفض للغاية والخمول الكيميائي الممتاز، فإنه يمكنه منع تآكل الألياف الضوئية والأسلاك بشكل فعال، كما أنه سهل التنظيف والتطهير.
مادة البولي أميد 12 (PA12): يتمتع PA12 بمرونة جيدة ومقاومة للتآكل، وهو مناسب لأنابيب الإدخال التي تتطلب انزلاقًا متكررًا واستخدامًا متكررًا.
بولي إيثيراميد (بيباكس): يتمتع PEBAX بمرونة جيدة ومقاومة للتعب، وهو مناسب لأنابيب الإدخال التي تتطلب مرونة ومتانة عالية.
فلوريد البولي فينيلدين (PVDF): PVDF عبارة عن بوليمر فلوري عالي الأداء يتمتع بمقاومة ممتازة للتآكل الكيميائي وقوة ميكانيكية، وهو مناسب لأنابيب الإدخال المتطورة ذات متطلبات أداء المواد العالية.
4. مزيج المواد والتصميم الهيكلي
ال material selection of أنابيب إدخال المنظار عادة لا تكون مفردة، ولكنها مجتمعة وفقًا لمتطلبات التطبيق المحددة. على سبيل المثال:
هيكل "بطانة المعطف": ال jacket material provides flexibility and protection, and the lining material provides a smooth inner surface. The combination of the two can achieve good operating performance and service life.
هيكل "بطانة طبقة تقوية المعطف": في بعض أنابيب الإدخال المتطورة، تتم إضافة طبقة تقوية (مثل جديلة سلك الفولاذ المقاوم للصدأ) في المنتصف لتحسين مقاومة الانحناء ومقاومة الالتواء لأنبوب الإدخال.
5. أساس اختيار المواد
عند اختيار المادة لأنبوب إدخال المنظار، عادة ما يتم أخذ الجوانب التالية بعين الاعتبار:
التوافق الحيوي: ال material must meet the safety standards for human contact to avoid allergies or tissue damage.
المرونة ومقاومة الانحناء: ال insertion tube needs to be flexibly bent in the human body, so the material must have good flexibility and fatigue resistance.
مقاومة التآكل: ال insertion tube will be exposed to a variety of chemical reagents during cleaning and disinfection, so the material must have good chemical corrosion resistance.
التشحيم والنعومة: ال lining material must have good lubricity to reduce friction damage to the optical fiber and wire.
قابلية التنظيف والتعقيم: ال material must be able to withstand high-temperature and high-pressure steam sterilization, chemical disinfectant immersion and other treatment methods to ensure sterile use.
6. تأثير المواد على الأداء
سيكون لمجموعات المواد المختلفة تأثير كبير على أداء المنتج أنبوب إدخال المنظار :
المرونة ومقاومة الانحناء: تتمتع المواد مثل TPU، وPA12، وPEBAX بمرونة جيدة ومناسبة لأنابيب الإدخال التي تحتاج إلى الثني بشكل متكرر.
القوة والدعم: ال stainless steel wire reinforcement layer can provide good radial support to prevent the insertion tube from collapsing in complex paths.
نعومة ونعومة القناة: يمكن لمواد التبطين مثل PTFE، وPA12، وPEBAX أن توفر سطحًا داخليًا أملسًا، وتقلل الاحتكاك والضرر، وتضمن قنوات سلسة.
المتانة والحياة: تتمتع المواد مثل PA12 وPEBAX بمتانة جيدة ومناسبة لأنابيب الإدخال التي تستخدم لفترات زمنية طويلة أو للعمليات عالية التردد.
ما هي احتياطات استخدام أنبوب إدخال المنظار ؟
ال precautions for using the endoscope insertion tube mainly include the following aspects:
1. تجنب الانحناء أو الالتواء المفرط: أثناء الاستخدام، تجنب الثني المفرط أو التواء أنبوب الإدخال لتجنب التلف. تم تصميم أنبوب الإدخال ليوفر رؤية واضحة ومرونة تشغيلية داخل جسم الإنسان، لذا يجب أن يبقى في حالته الطبيعية.
2. الإدراج والإزالة الصحيحة: عند إدخال المنظار، يجب أن يتم ذلك بلطف وببطء، مع تجنب القوة المفرطة لتجنب إتلاف المريض أو المعدات. وبالمثل، عند إزالة أنبوب الإدخال، يجب أيضًا تشغيله بعناية لتجنب السحب القسري لتجنب التشويش أو التلف.
3. حافظ على نظافة وجفاف: قبل الاستخدام وبعده، يجب أن يظل أنبوب الإدخال نظيفًا وجافًا لمنع التلوث والتلف. بعد الاستخدام، يجب تنظيفه بالكامل وتخزينه بشكل صحيح لتجنب أشعة الشمس المباشرة وبيئة درجة الحرارة المرتفعة.
4. تجنب ملامسة المواد الضارة: ال insertion tube should avoid contact with any other liquid other than water, salt water, motor oil or diesel to avoid damage. In addition, splashing water droplets should be prevented from contacting the port to avoid damage to the equipment.
5. اتبع تعليمات التشغيل: عند استخدام المنظار، يجب اتباع تعليمات التشغيل المقدمة من قبل الشركة المصنعة بدقة لضمان الاستخدام الآمن والفعال للجهاز. على سبيل المثال، عند ضبط مرونة أنبوب الإدخال، يجب أن يتم ذلك ببطء وتجنب التغييرات السريعة لتجنب التسبب في إزعاج المريض أو تلف الجهاز.
6. انتبه لشروط التخزين: عند عدم الاستخدام، يجب تخزين أنبوب الإدخال في بيئة جافة ونظيفة وخالية من الغبار، بعيدًا عن أشعة الشمس المباشرة ودرجات الحرارة المرتفعة للحفاظ على أدائه وعمره.
7. تجنب التشغيل غير السليم: أثناء الاستخدام، يجب تجنب إدخال أنبوب الإدخال في المواضع المتدرجة أو المواضع البارزة أو المواضع التي تشعر بأنها ضيقة للغاية بحيث لا يمكن إدخالها. بالإضافة إلى ذلك، يجب تجنب استخدام أنبوب الإدخال في بيئة تتجاوز نطاق درجة حرارة التشغيل لتجنب التسبب في تلف المنتج أو تدهور الأداء.
8. الصيانة والتفتيش الدوري: بعد الاستخدام، يجب فحص حالة أنبوب الإدخال بانتظام للتأكد من خلوه من التلف وصيانته ومعايرته على النحو الموصى به من قبل الشركة المصنعة. يساعد ذلك على إطالة عمر الجهاز وضمان موثوقيته في الاستخدام اللاحق.
ما هي طرق الصيانة لل أنبوب إدخال المنظار ؟
تنظيف: ال insertion tube should be cleaned immediately after use to remove dust, oil or other contaminants that may be attached. Use a clean soft cloth or cotton swab for cleaning, and avoid using hard cloth or hard brushes to avoid damaging the equipment. If there is sewage, oil or other liquids on the insertion tube, it should be cleaned with a soft cloth or cotton swab dipped in neutral detergent, and then wiped dry with a clean soft gauze dipped in clean water.
تجفيف: بعد التنظيف، يجب تجفيف جميع أجزاء أنبوب الإدخال جيدًا لمنع نمو البكتيريا وتآكل المعدات. يمكن استخدام وحدة تجفيف المنظار المحمولة للتجفيف.
تجنب الانحناء والالتواء: أثناء الاستخدام، تجنب الثني المفرط أو التواء أنبوب الإدخال لتجنب التلف. قبل كل استخدام، تأكد من أن أنبوب الإدخال مستقيم لتقليل الضغط على خط العض.
التخزين السليم: عند عدم الاستخدام، يجب تخزين أنبوب الإدخال في بيئة جافة ومقاومة للغبار واستخدام غطاء أو صندوق واقي مخصص. يجب أن يبقى أنبوب الإدخال مستقيماً أثناء التخزين لتجنب لفه في ملف محكم.
التفتيش المنتظم: التحقق من حالة أنبوب الإدخال بانتظام للتأكد من عدم تعرضه للتلف، وصيانته ومعايرته وفقًا لتوصيات الشركة المصنعة. إذا تبين أن أنبوب الإدخال تالف أو غير طبيعي، فاتصل بالشركة المصنعة أو الوكيل المعتمد في الوقت المناسب لإصلاحه.
تجنب التشغيل غير السليم: أثناء الاستخدام، تجنب إدخال أنبوب الإدخال في موضع متدرج، أو موضع بارز، أو موضع يبدو ضيقًا جدًا بحيث لا يمكن إدخاله. بالإضافة إلى ذلك، تجنب استخدام أنبوب الإدخال في بيئة تتجاوز نطاق درجة حرارة التشغيل لتجنب تلف المنتج أو تدهور الأداء.
باتباع طرق الصيانة المذكورة أعلاه، يتم الاستخدام الصحيح والصيانة أنبوب إدخال المنظار يمكن ضمانها، وبالتالي تحسين سلامة ومعدل نجاح الجراحة.
تشمل الأخطاء الشائعة لأنابيب إدخال المنظار بشكل رئيسي الجوانب التالية:
تشوه أنبوب الإدراج: عادة ما يحدث تشوه أنبوب الإدخال بسبب قوى خارجية، مثل الانحناء المفرط أو الالتواء. يمكن أن يتسبب هذا التشوه في تشوه خط أنابيب الجهاز، وكسر ضوء التوجيه، وتشوه خط أنابيب الماء والغاز، وحتى التأثير على جودة الصورة وكثافة الضوء.
اصفرار وشيخوخة وتبلور الجلد الخارجي لأنبوب الإدخال: نظرًا لعدم إزالة المخاط والبروتين المتبقي بشكل كامل أثناء التنظيف والتطهير اليومي، فإن هذه المواد سوف تتبلور وتتسبب في اصفرار الجلد الخارجي لأنبوب الإدخال وتقادمه. بعد الاستخدام لفترة طويلة، سيتقدم عمر الجلد الخارجي لأنبوب الإدخال أيضًا بشكل طبيعي بسبب الغمر في المطهرات، ومحاليل الإنزيمات، والكحول.
تلف الدليل الضوئي أو دليل الصورة: ال light guide is dim, yellow, or does not guide light, and black spots appear on the image guide. This may be due to the insertion tube being bent at too large an angle, squeezed, collided, clamped, or bitten by the patient, which may cause the optical fiber to break.
تظهر الثقوب والكسر والتجاعيد على ملف أنبوب الإدخال: عادة ما تكون هذه الظواهر ناجمة عن الاصطدام بين أنبوب الإدخال والأشياء الحادة، أو زاوية صغيرة جدًا لملف التنظيف، أو سقوط وسادة فم المريض، أو عض جسم المرآة من قبل المريض، أو تثبيت المرآة عند وضعها.
اللحام المفتوح عند جذر أنبوب الإدخال: سيؤثر اللحام المفتوح عند جذر أنبوب الإدخال على إغلاق المنظار ويسبب تسرب الماء.
الخدوش والانحناءات على أنبوب الإدخال: سوف تؤثر الخدوش والانحناءات الموجودة في أنبوب الإدخال على إمكانية إدخال المنظار. في الوقت نفسه، قد يتم قطع سطح المرآة الداخلية، مما يتسبب في كسر دليل الضوء، وسقوط عدسة CCD الموضوعية، وتلف CCD، مما يؤدي إلى حدوث تشوهات مثل الظلال والعيوب واختفاء الصورة.
تلف الجلد الخارجي لأنبوب الإدخال: قد يكون سبب تلف الجلد الخارجي لأنبوب الإدخال هو التنظيف والتطهير غير المناسبين، وطرق التعقيم غير الصحيحة، وما إلى ذلك.
الse faults not only affect the normal use of the endoscope, but may also cause harm to the patient. Therefore, correct operation and maintenance are the key to preventing these faults.
ما هي عملية التنظيف والتطهير لل أنبوب إدخال المنظار ؟

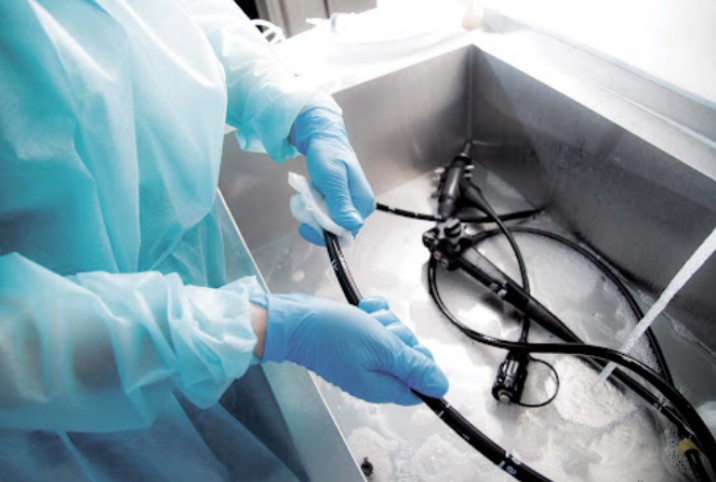

ال cleaning and disinfection process of the endoscope insertion tube is a key step to ensure medical safety and prevent cross infection. The following is a detailed cleaning and disinfection process:
المعالجة المسبقة: مباشرة بعد الاستخدام، اشطف سطح المنظار وخط أنابيبه بالماء الجاري لإزالة الملوثات مثل الدم والمخاط. استخدم فرشاة خاصة لفرك خط الأنابيب بشكل متكرر لمنع جفاف البقايا وتشكيل غشاء حيوي. يتم التحكم في وقت المعالجة المسبقة خلال 10 دقائق لتجنب نمو الكائنات الحية الدقيقة.

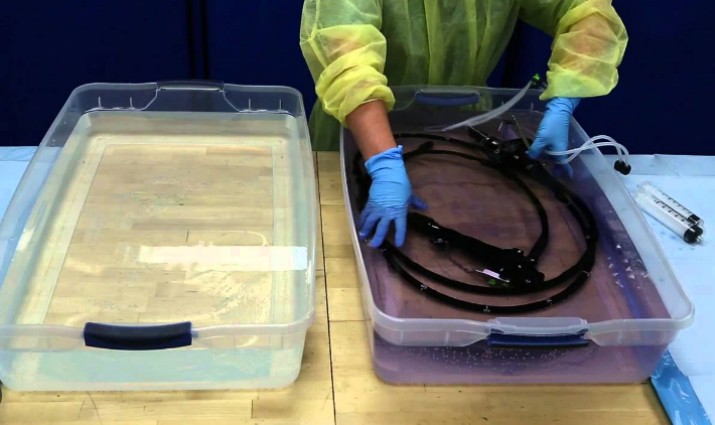

تنظيف: قم بتفكيك المنظار وتفكيك جميع الأجزاء القابلة للفصل. انقعها في ماء دافئ يحتوي على عامل تنظيف متعدد الإنزيمات (درجة حرارة الماء ≥40 درجة مئوية)، واشطف الجزء الداخلي من خط الأنابيب بمسدس ماء عالي الضغط، وقم بفرك المفاصل يدويًا باستخدام فرشاة ناعمة. يتم تحضير عامل التنظيف واستخدامه على الفور، ولا تتجاوز مدة الاستخدام الواحدة 4 ساعات. اشطفه بالماء النقي ثلاث مرات بعد التنظيف للتأكد من عدم وجود بقايا لمواد التنظيف.
تنظيف الانزيمات: اغمر المنظار بالكامل في محلول التنظيف الإنزيمي وامسح سطح المنظار. شطف خط أنابيب المنظار مع الحفاظ على جهاز التروية الكامل. يرجى اختيار محلول تنظيف الإنزيم كما هو موضح في دليل المنظار. الاستخدام المتكرر لمحلول التنظيف الإنزيمي له تأثير أكبر على تأثير التنظيف.
التطهير: استخدم مطهرًا عالي المستوى، مثل GA، للتطهير. يجب أن تتبع طريقة ووقت التطهير تعليمات المنتج. استخدم مضخة كهربائية أو حقنة لملء كل أنبوب بالمطهر حتى لا تخرج أي فقاعات.
التنظيف: استخدم مضخة كهربائية أو مسدس ضغط الماء لغسل كل أنبوب بالماء النقي أو الماء المعقم لمدة دقيقتين على الأقل حتى لا يتبقى أي مطهر. استخدم مسدس هواء الضغط لنفخ جميع الأنابيب بالهواء المضغوط النظيف لمدة لا تقل عن ثلاثين ثانية حتى تجف تمامًا.
اختبار التسرب: أثناء عملية التنظيف والتطهير، يلزم إجراء اختبار تسرب للتأكد من أن المنظار خالي من التسرب. إذا تم العثور على تسرب، يجب إزالة المنظار وإرساله إلى قسم الصيانة لإصلاحه.
التجفيف والتخزين: استخدم الهواء الجاف المُفلتر وانفخ داخل الأنبوب بمسدس هوائي حتى لا تبقى أي قطرات ماء. يجب تعليق المناظير الداخلية المرنة عموديًا لتجنب تلف الانحناء. يجب أن تحافظ خزانة التخزين على درجة حرارة أقل من 24 درجة مئوية ورطوبة أقل من 70%، ويجب مراقبة بيئة التخزين يوميًا.
تخزين: يجب تخزين المناظير الداخلية التي تم تنظيفها وتعقيمها في منطقة تخزين مخصصة للحفاظ على حالة معقمة وتجنب التلوث الثانوي.
ال أنبوب إدخال المنظار هو عنصر رئيسي في نظام المنظار. وتتمثل وظيفتها الرئيسية في توصيل الكاميرا ومصدر الضوء وأدوات التشغيل المختلفة إلى جسم الإنسان لتحقيق مراقبة وعلاج الأعضاء الداخلية.
ال insertion tube is usually composed of a multi-layer composite structure, including outer jacket material, reinforcement material and lining material from the outside to the inside. Outer jacket materials such as thermoplastic polyurethane (TPU), polyamide 12 (PA12) or polyetheramide (PEBAX) provide flexibility and protection; reinforcement materials such as stainless steel wire braid provide radial strength and anti-kink ability; lining materials such as polytetrafluoroethylene (PTFE) or polyethylene (PE) ensure that the inner cavity is smooth, reduce friction, and facilitate the passage of optical fibers and instruments.
ال design of the أنبوب إدخال المنظار يحتاج إلى تحقيق التوازن بين المرونة والصلابة لتلبية احتياجات الهياكل التشريحية المختلفة. على سبيل المثال، في جراحة المسالك البولية، غالبًا ما يتم تصنيع أنابيب إدخال المنظار الداخلي القابل للتصرف من مواد PTFE أو PEBAX، والتي تتميز بمزايا التوافق الحيوي القوي، والسطح الأملس، والاحتكاك المنخفض، وما إلى ذلك، ويمكن أن تقلل من تلف الأنسجة أثناء العمليات الجراحية. بالإضافة إلى ذلك، تم تجهيز العديد من أنابيب الإدخال بعلامات تصوير شعاعي لتوفير ردود فعل دقيقة في الوقت الفعلي أثناء الإجراءات التي تتطلب تحديد المواقع بمساعدة الأشعة السينية.
